雙軸晶體中的錐形折射

摘要


當圓偏振光沿著雙軸晶體的一個光軸傳播時，透射光場形成一個錐體，這種現象被稱為錐形折射�；�于這種效應已經發展了一些應用，如產生貝塞爾光束和光鑷。利用VirtualLab Fusion中的快速物理光學仿真技術，演示了KGd晶體中的錐形折射。





建模任務



參數來自C. F. Phelan et al., Opt. Express 17, 12891-12899 (2009)



系統建立模塊-光源

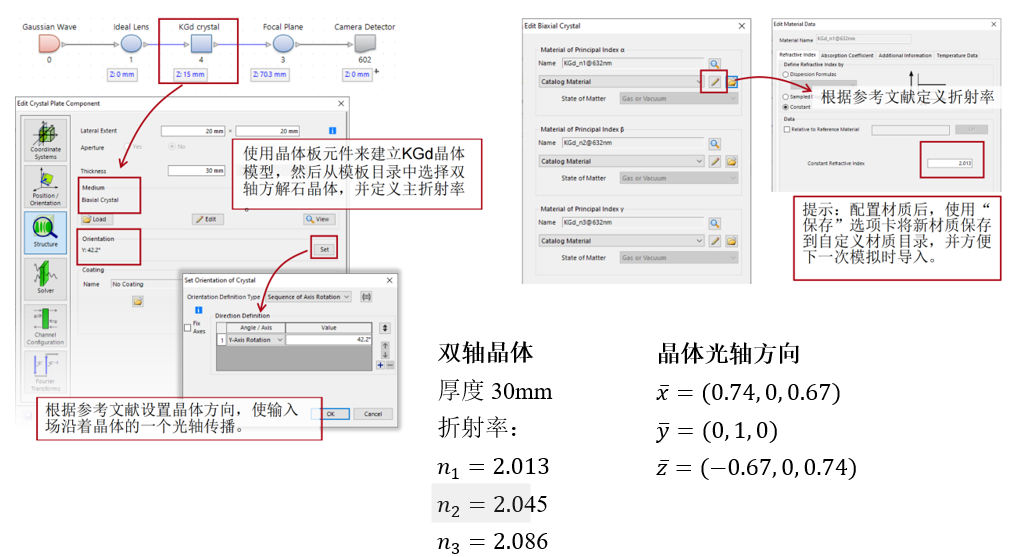

系統建立模塊-雙軸KGd晶體



參數來自C. F. Phelan et al., Opt. Express 17, 12891-12899 (2009)

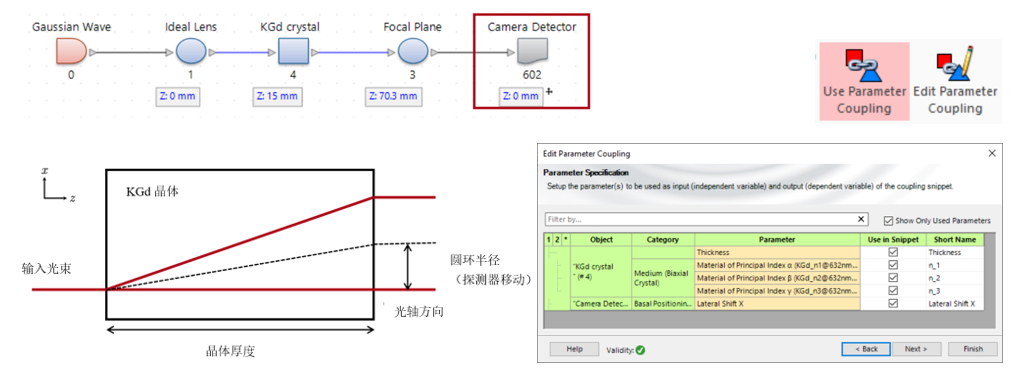

系統建立模塊-自動探測器定位



在錐形折射中，在輸出處發生橫向偏移。因此，我們使用參數耦合方法將探測器的位移與晶體參數（晶體厚度和主折射率）聯系起來，以實現自動定位。該數學公式的表達式可以在參考文獻中找到。

公式來自C. F. Phelan et al., Opt. Express 17, 12891-12899 (2009)

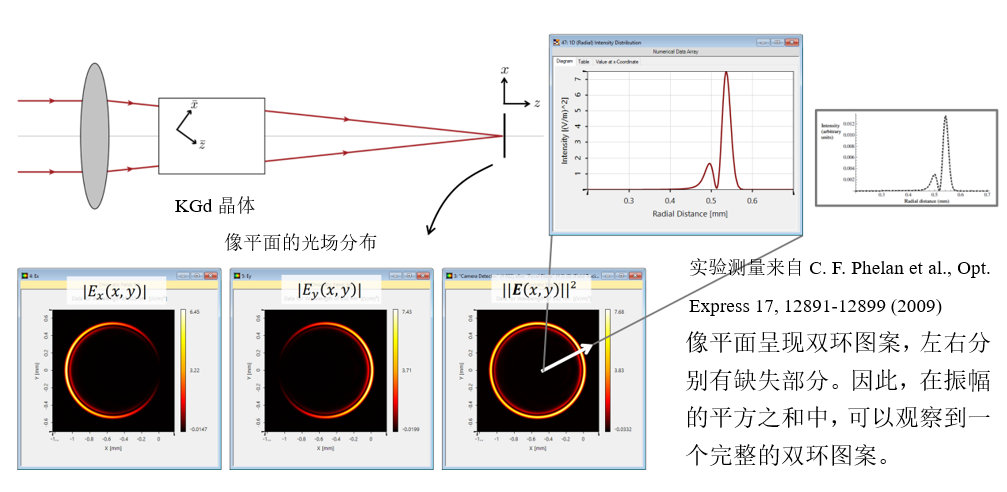

仿真結果

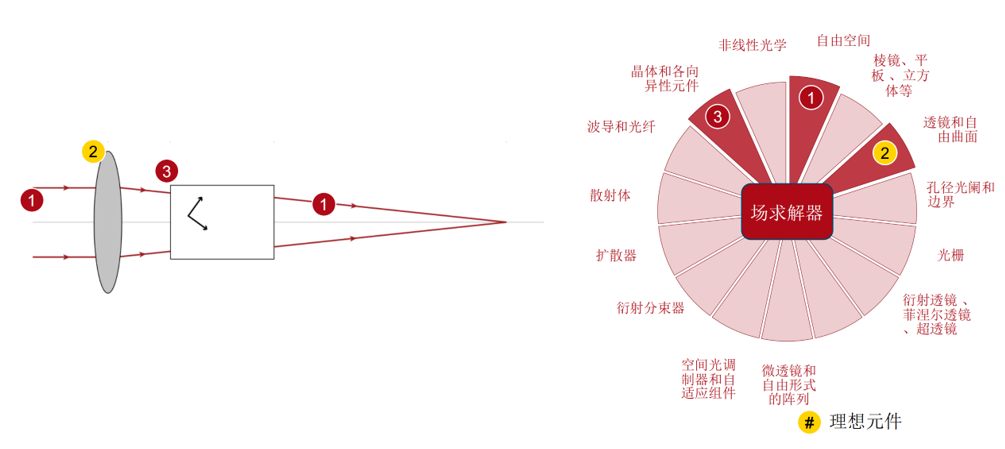

VirtualLab Fusion 技術



文檔信息
