薄元近似(TEA)與傅里葉模態法(FMM)的光柵建模

摘要

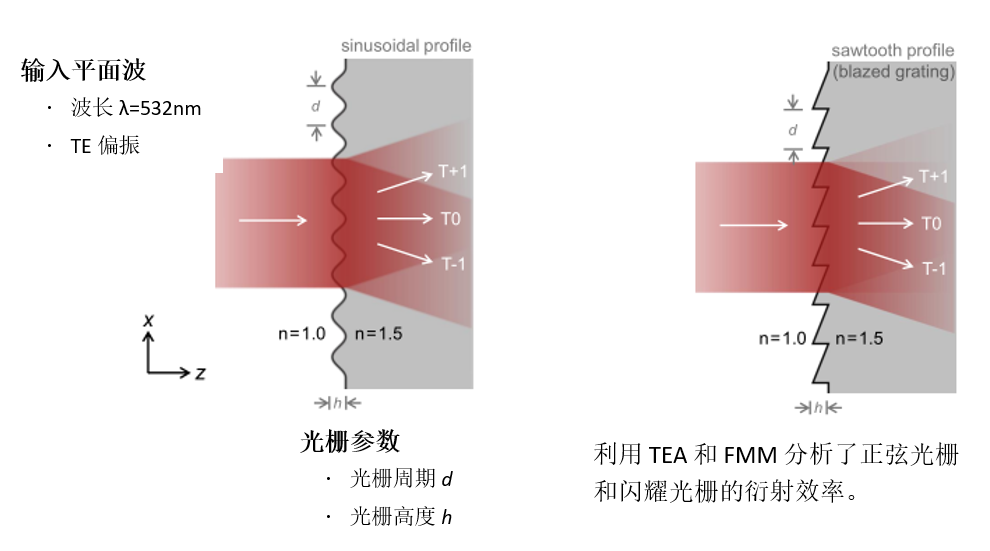

薄元近似(TEA)是傅里葉光學中廣泛應用的計算光柵衍射效率的方法。然而，我們也知道，對于較小的光柵周期，也就是當其更接近于光的波長時，近似變得不準確。在本例中，選擇了兩種類型的傳輸光柵來展示這種效果:正弦光柵和閃耀光柵。我們使用TEA和FMM(也稱為RWCA，這是嚴格的)來分析這種具有不同周期的光柵，通過比較結果，我們研究了兩種方法的表現



建模任務

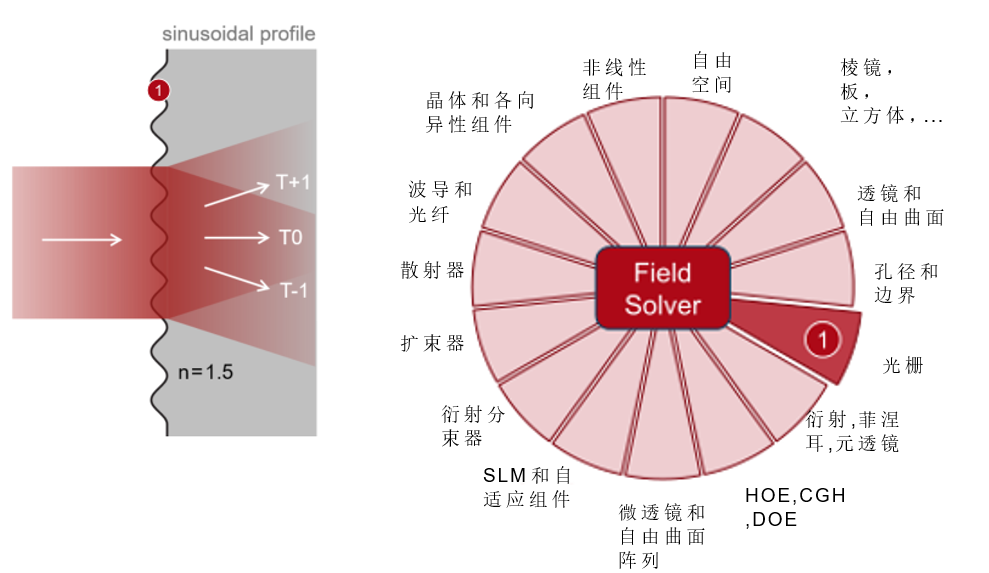

光柵元件

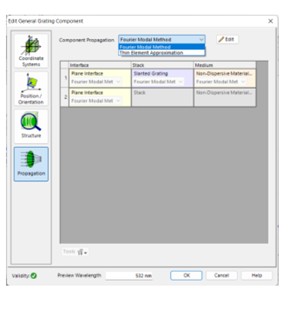

通用光柵組件（General Grating Component）允許用戶在模擬中選擇不同的求解算法。用戶可以在嚴格的傅里葉模態法(FMM)和近似，但更快的薄元近似(TEA)之間進行選擇。關于解算器的更多信息可以在這里找到:

• FMM/RCWA

• Diffractive Lens Component

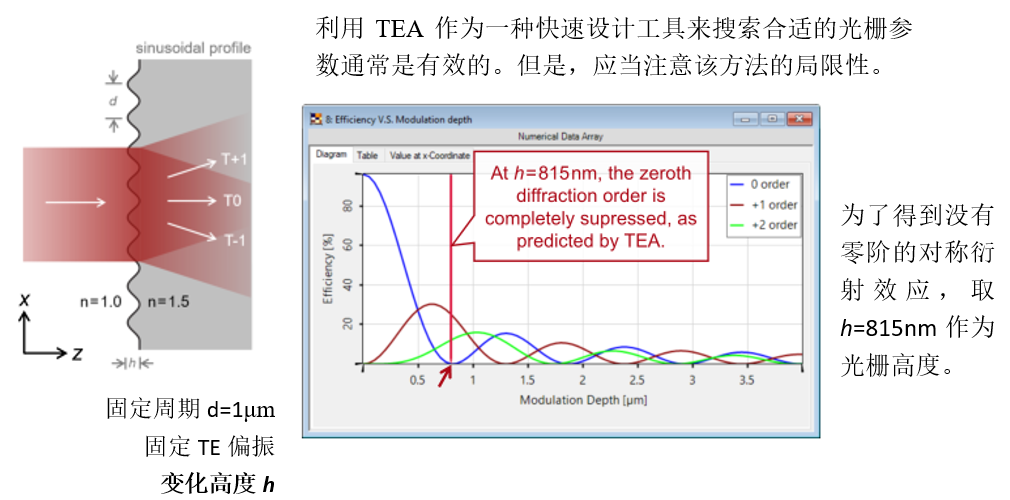

正弦光柵-效率vs高度(只用TEA)

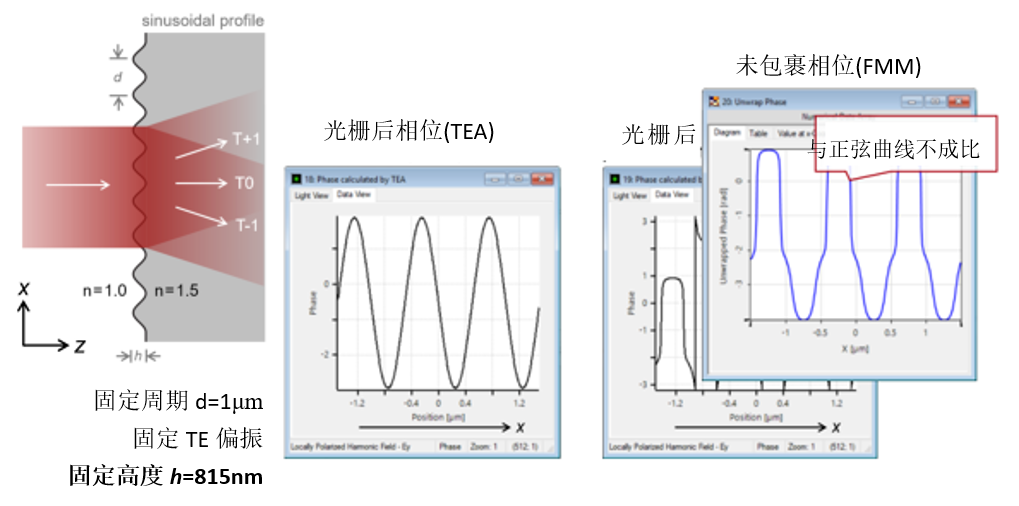

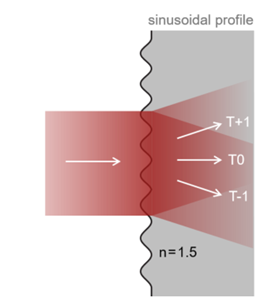

正弦光柵-傳輸相位形態

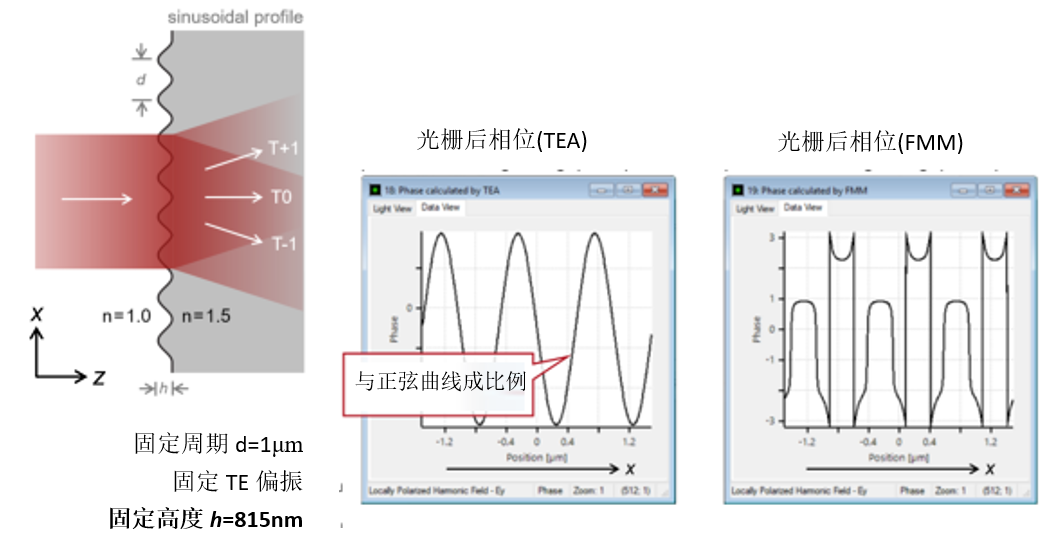

正弦光柵-傳輸相位形態

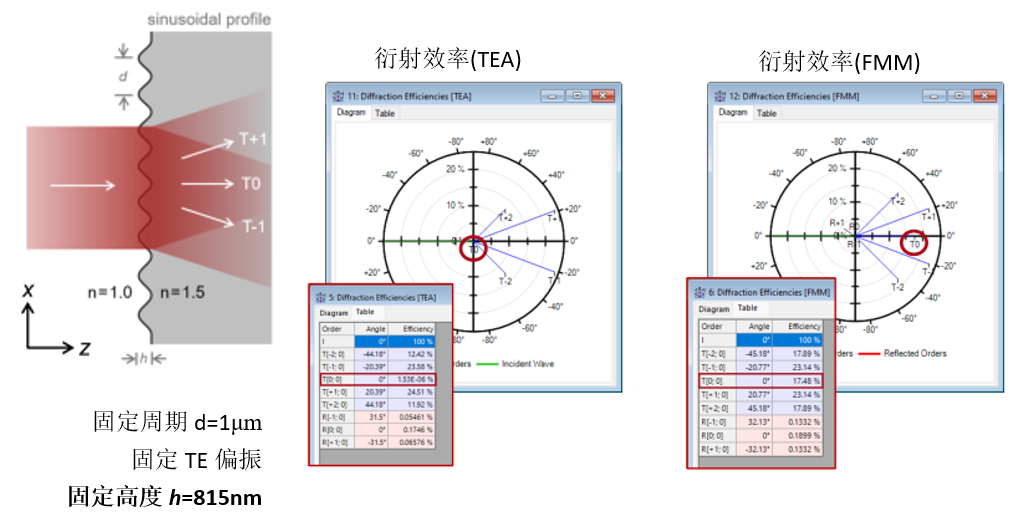

正弦光柵-衍射效率

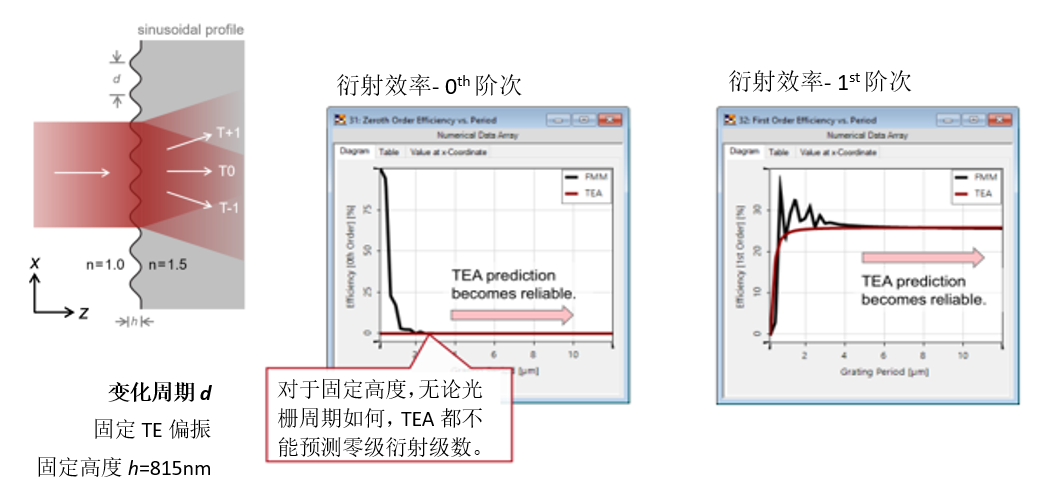

正弦光柵-效率vs. 周期





正弦光柵—選定周期的相位形態

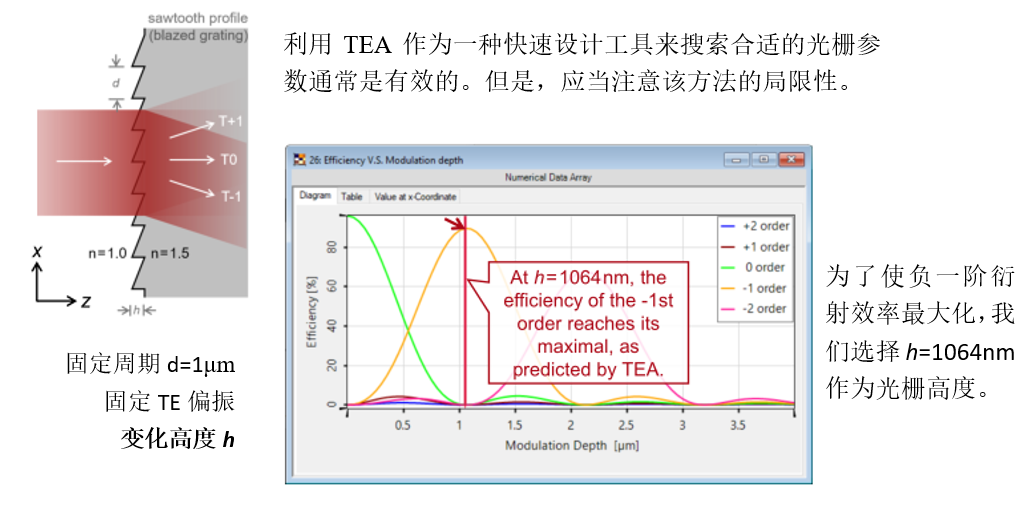

閃耀光柵-效率vs.高度(只用TEA)

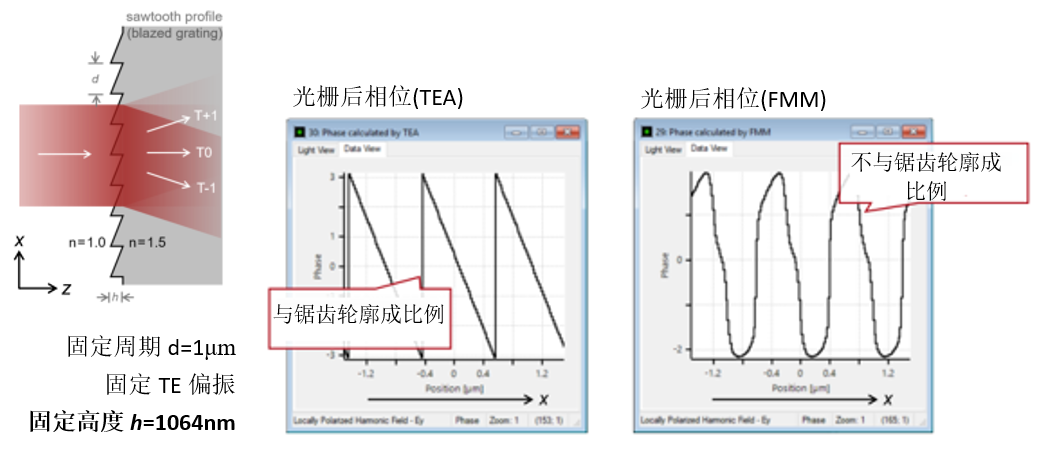

閃耀光柵-傳輸相位形態

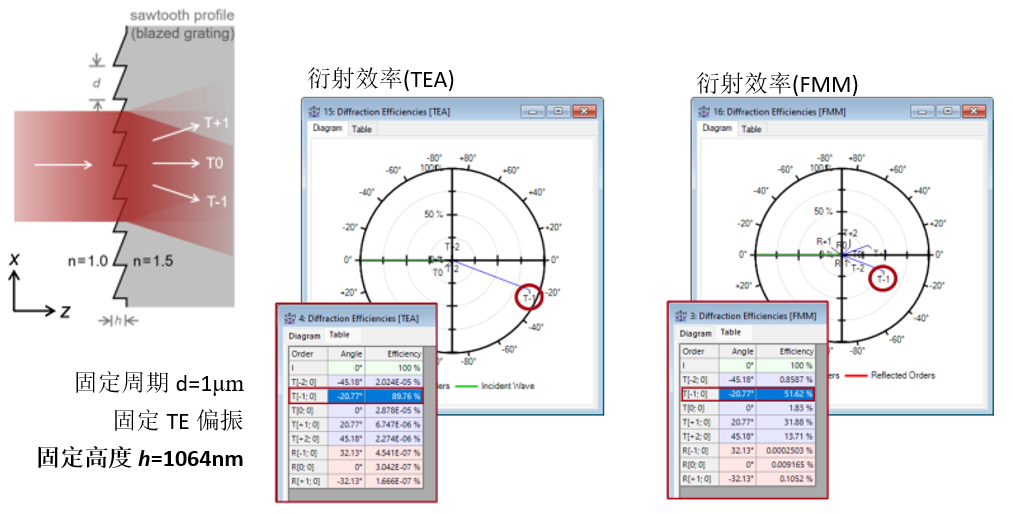

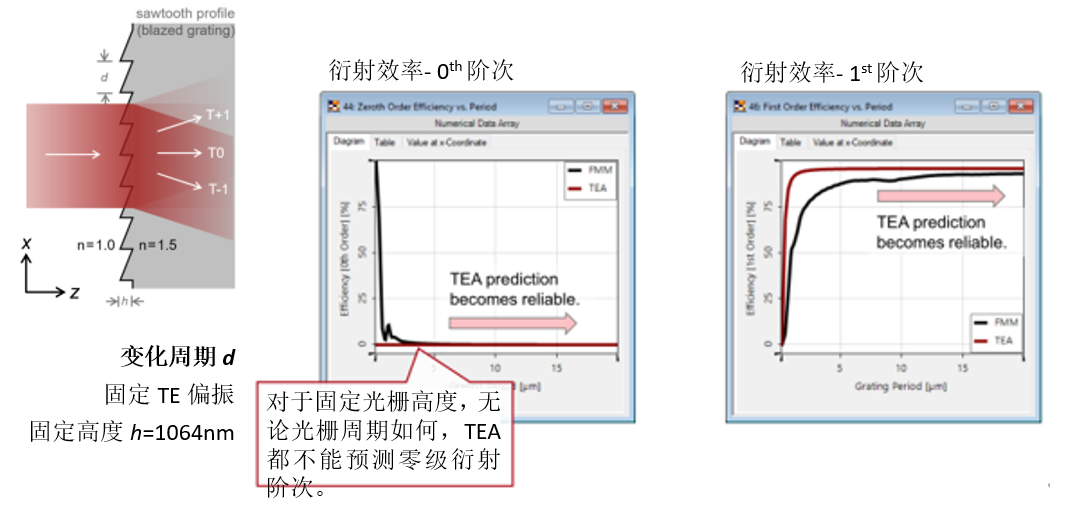

閃耀光柵-衍射效率



閃耀光柵-效率vs.周期

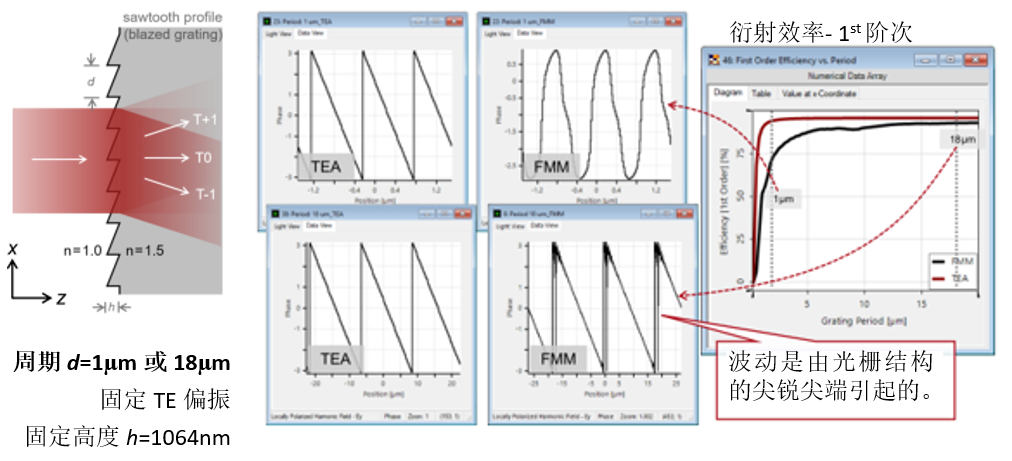

閃耀光柵-選定周期相位形態
