準直系統中鬼像效應的研究

摘要

仿真技術的主要作用之一是提供一個平臺，以便在系統制造之前研究系統的性能，以便盡可能多地預防潛在的缺陷。雜散光是影響系統性能的最常見現象之一，雜散光可能有多個來源，其中包括系統中的內部偽反射。在這個用例中，我們分析了高Na激光二極管準直透鏡系統中這種反射的存在，我們模擬了產生的鬼像對探測場的影響(由主準直光束的干涉引起的同心環圖案和由雜散光產生的二次發散)，并確定需要在透鏡系統的關鍵表面上涂上抗反射涂層。

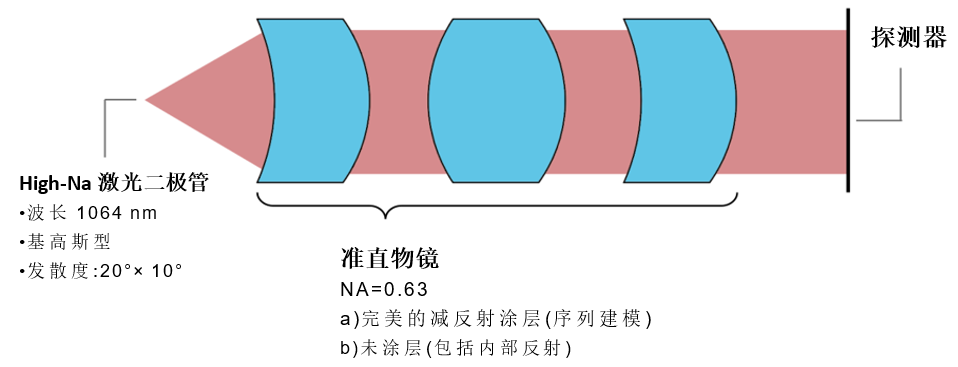

建模任務

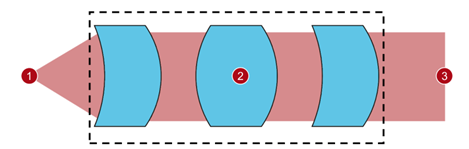

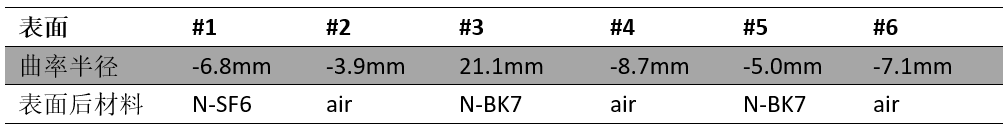

準直系統

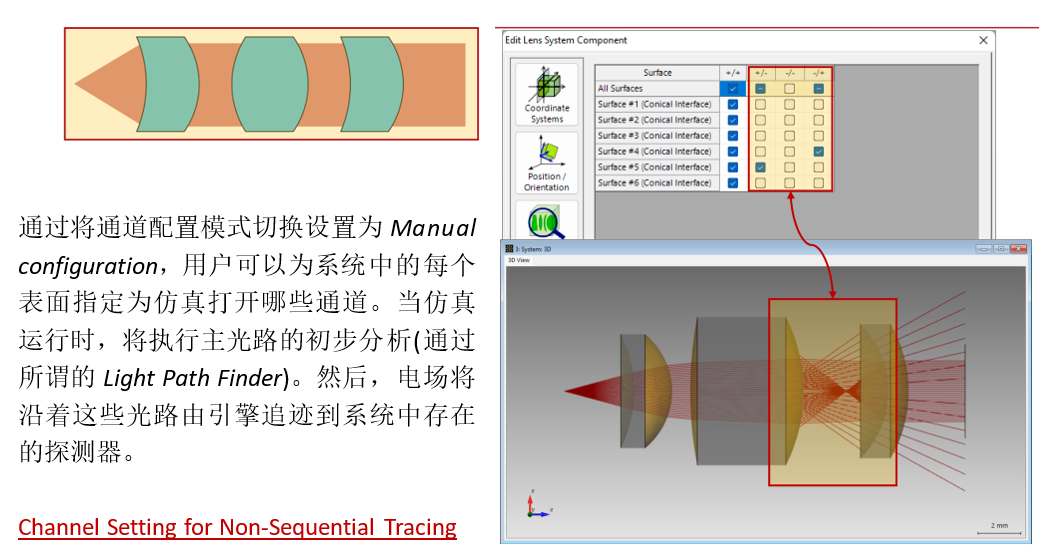

非序列追跡

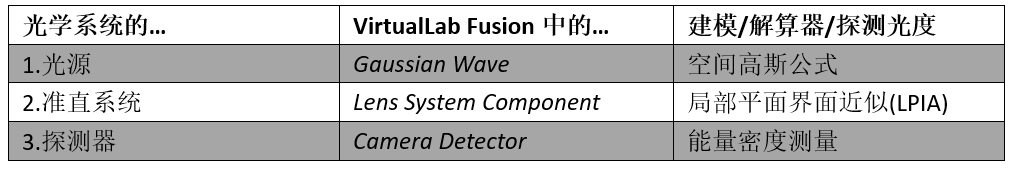

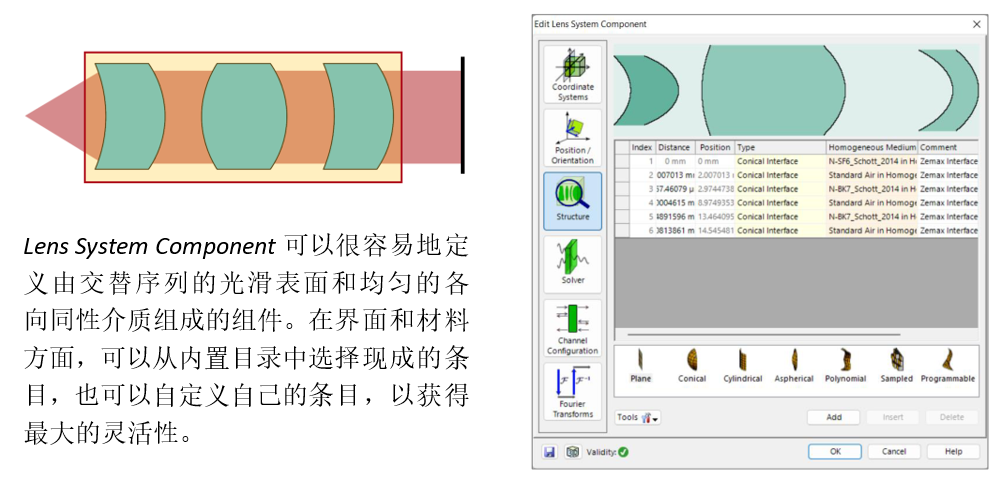

總結—元件…

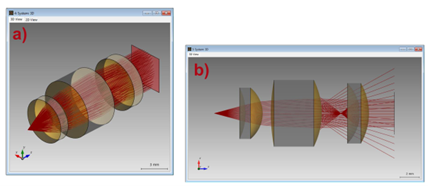

系統光線追跡結果

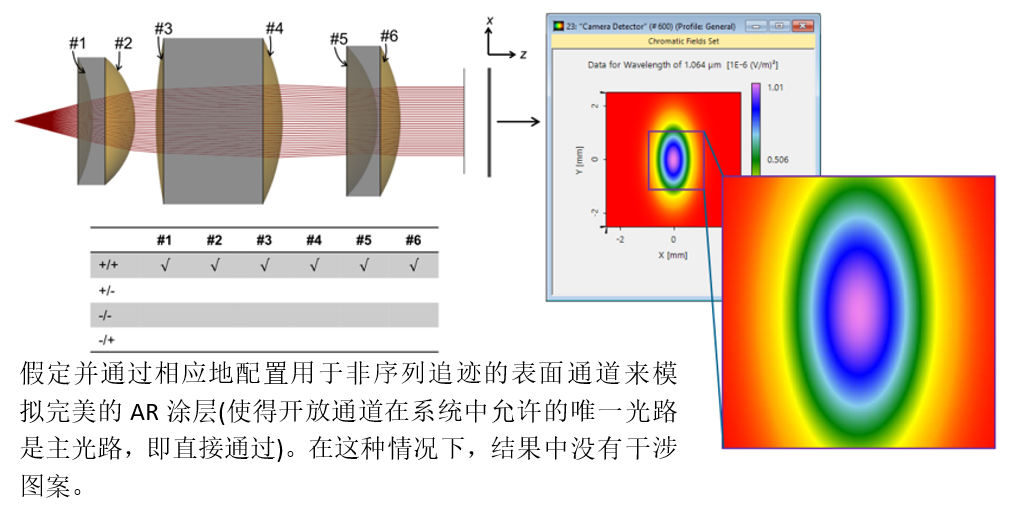

完美的減反射(AR)涂層

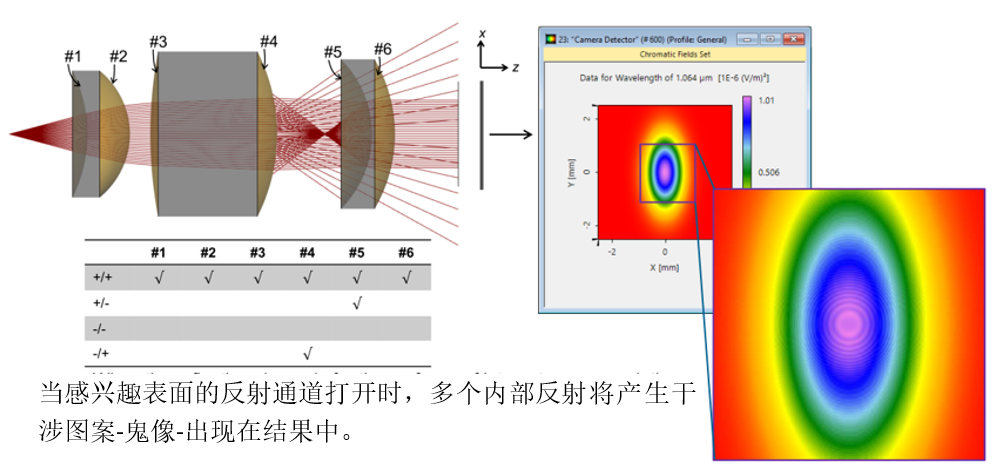

有內部反射

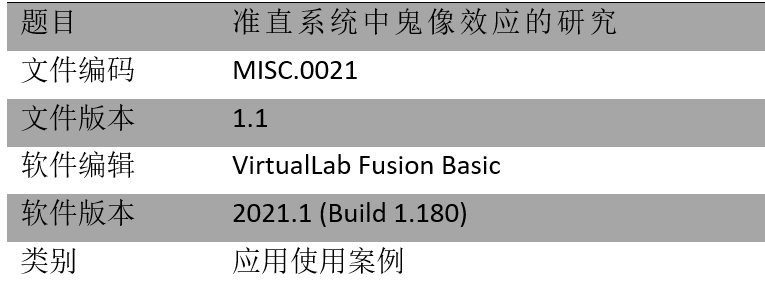

文件信息



進一步閱讀
