使用棱鏡分束器的Mach-Zehnder干涉儀互補干涉圖樣的觀測

摘要

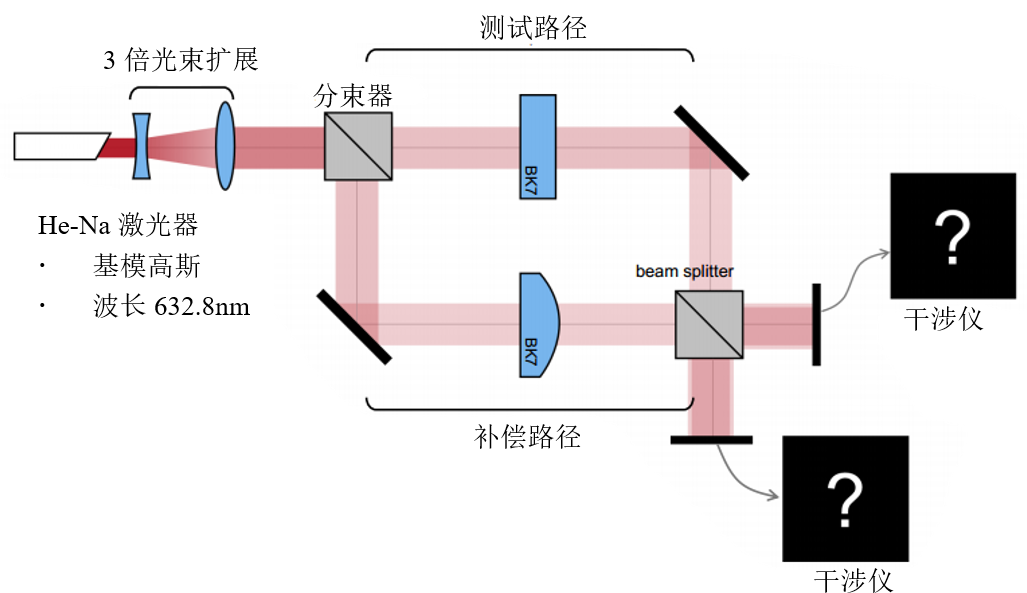

分束器是將光束一分為二的重要光學元件，是干涉儀等許多光學實驗和測量系統的重要組成部分。作為一個典型的例子，在VirtualLab Fusion中建立了具有相干激光光源的Mach-Zehnder干涉儀，并利用非序列場追跡對其進行了分析。研究了理想結構分束器和實際結構分束器的不同性能，并演示了相對相移變化引起的互補干涉圖樣。



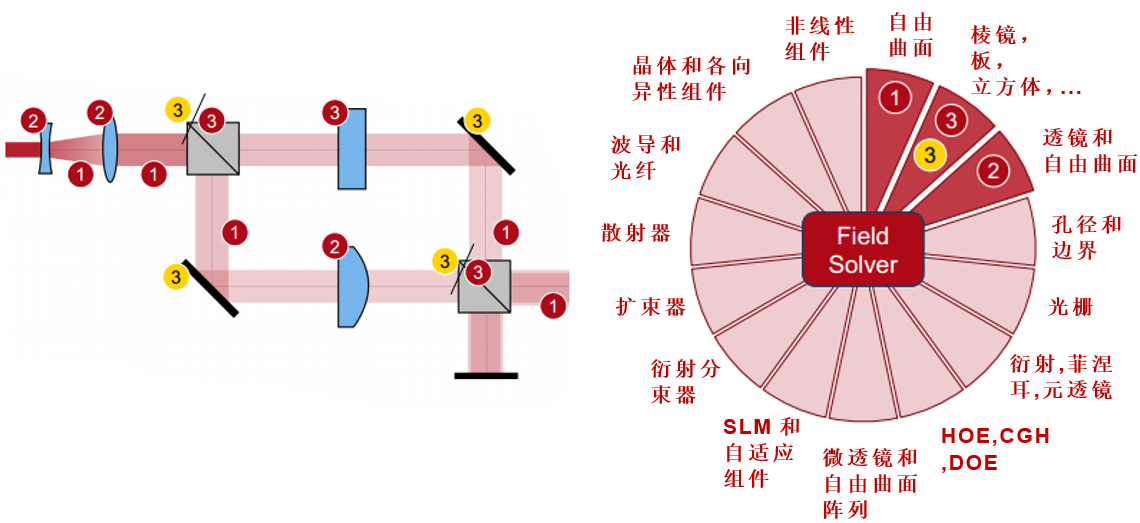

建模任務



理想分束器干涉圖樣

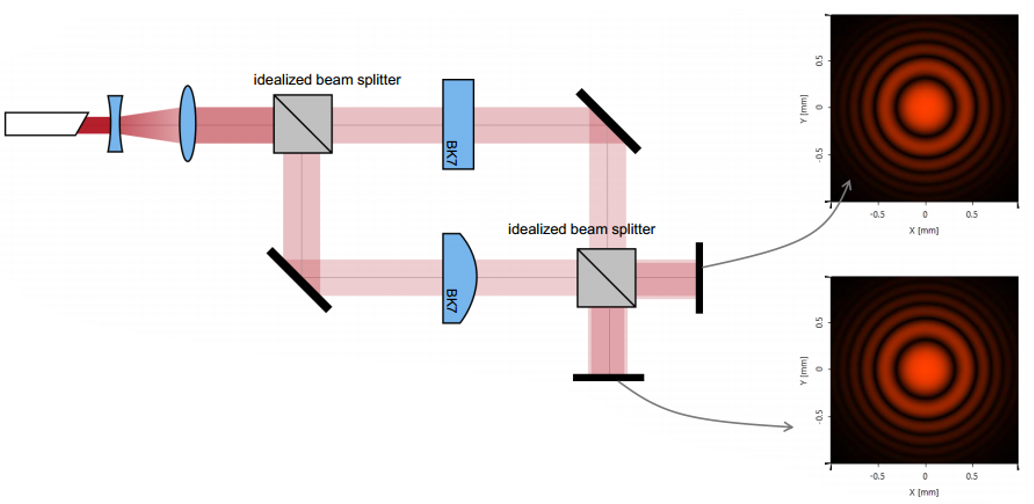

理想的分束器提供未修改的傳輸場和鏡像反射場。在傳播過程中沒有觀察到相移。


實際分束器干涉圖樣



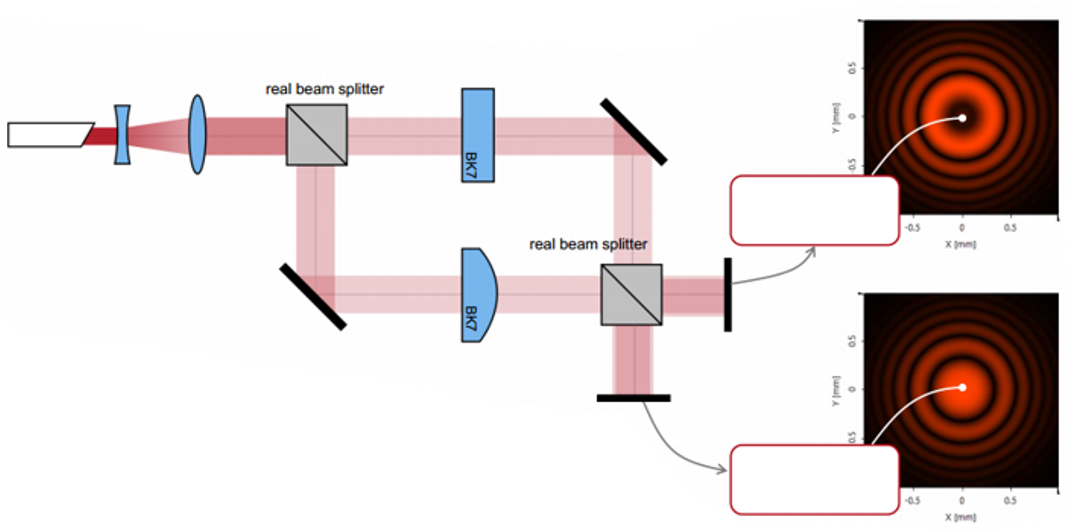

實際結構分束器有玻璃板和介質涂層引入了一個𝜋的相移，構建和破壞了干涉圖。



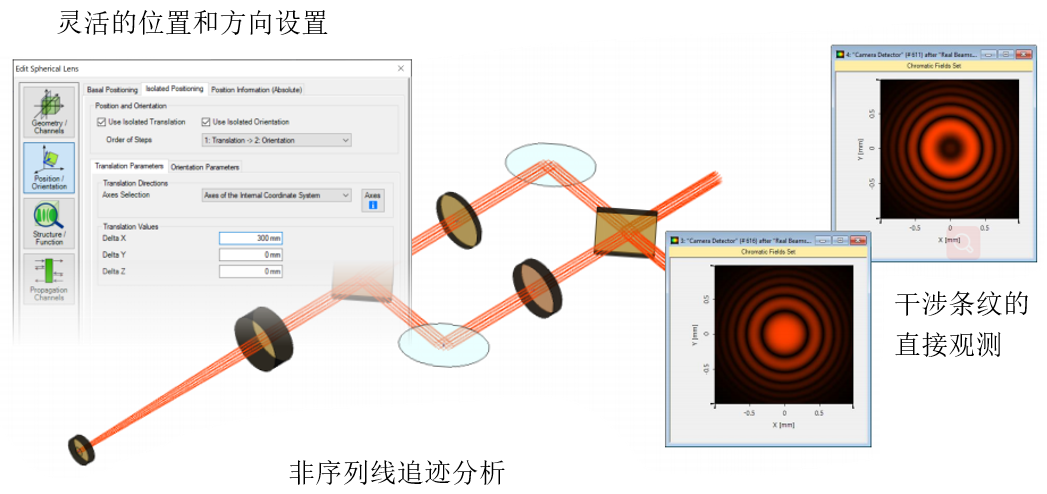

VirtualLab Fusion一瞥





VirtualLab Fusion中的工作流程



 設置輸入場

−Basic Source Models[教程視頻]

 使用曲面構造實際元件

 定義元件的位置和方向

−LPD II: Position and Orientation [教程視頻]

 正確設置非時序追跡通道

−Channel Setting for Non-Sequential Tracing[使用案例]
