超稀疏電介質納米線柵偏振器

摘要



超解析介質納米線柵顯示出強烈的偏振依賴特性，因此可以用作寬帶反射器[J.W.Yoon等人，Opt.Express 23，28849-28856（2015）]。使用傅里葉模態法（FMM，也稱為RCWA）研究選定納米線柵的偏振、波長和角度相關特性。對電場和納米線柵之間的相互作用進行了可視化。

建模任務

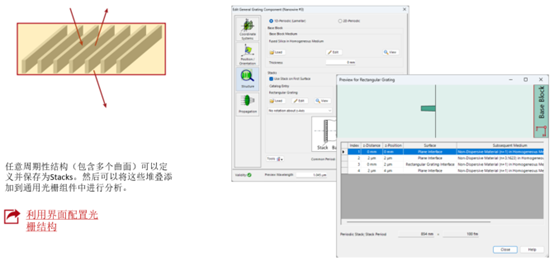

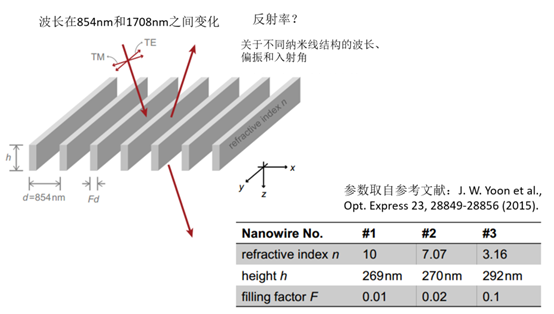

納米線

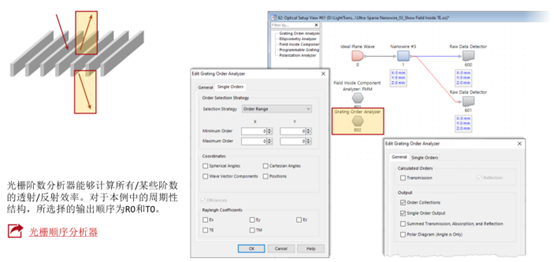

光柵級次分析器

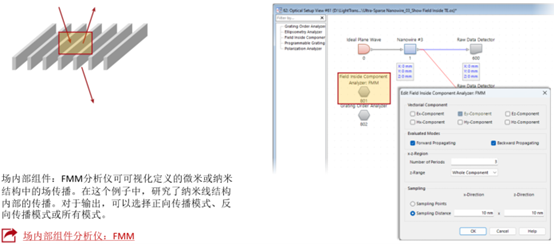

場內部分析儀

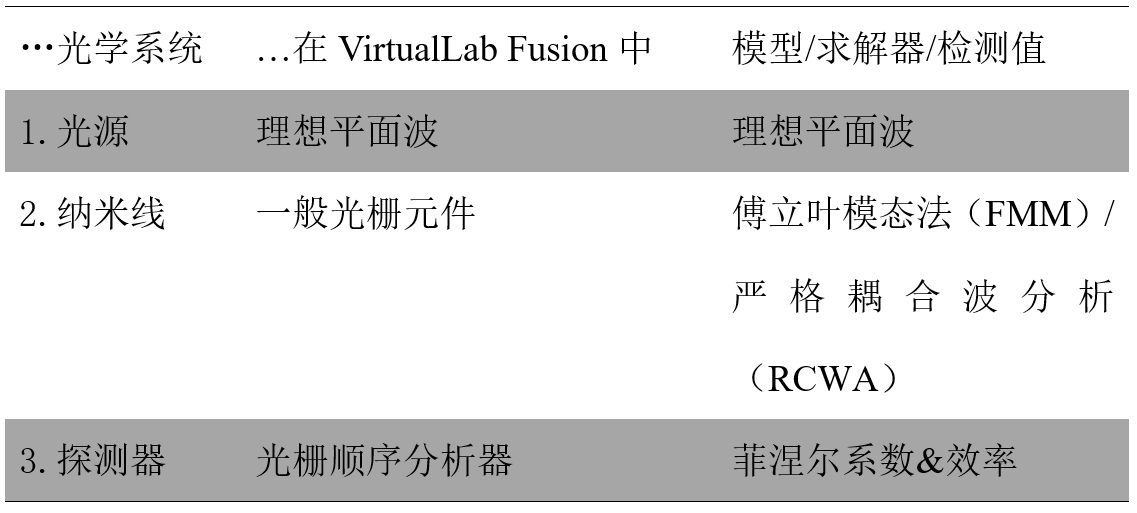

總結-組件…





參數掃描（1D）





參數掃描（2D）

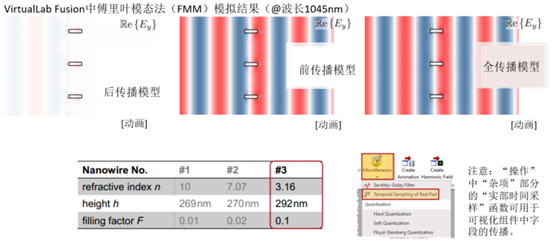

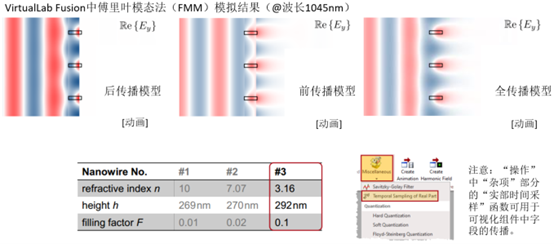

光柵內部場的可視化-TE





光柵內部場的可視化-TM

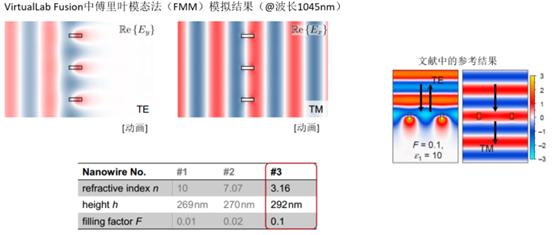

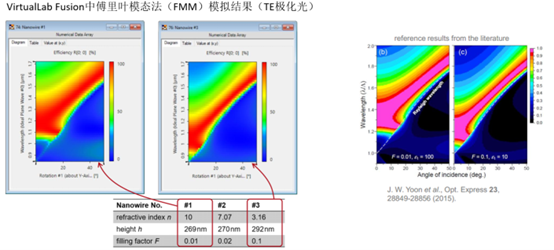

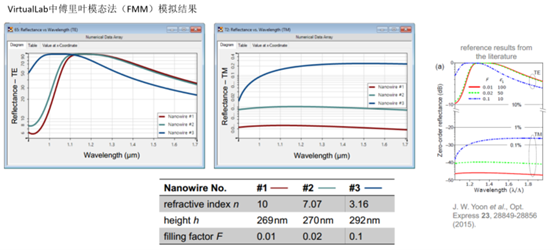

和文獻比較

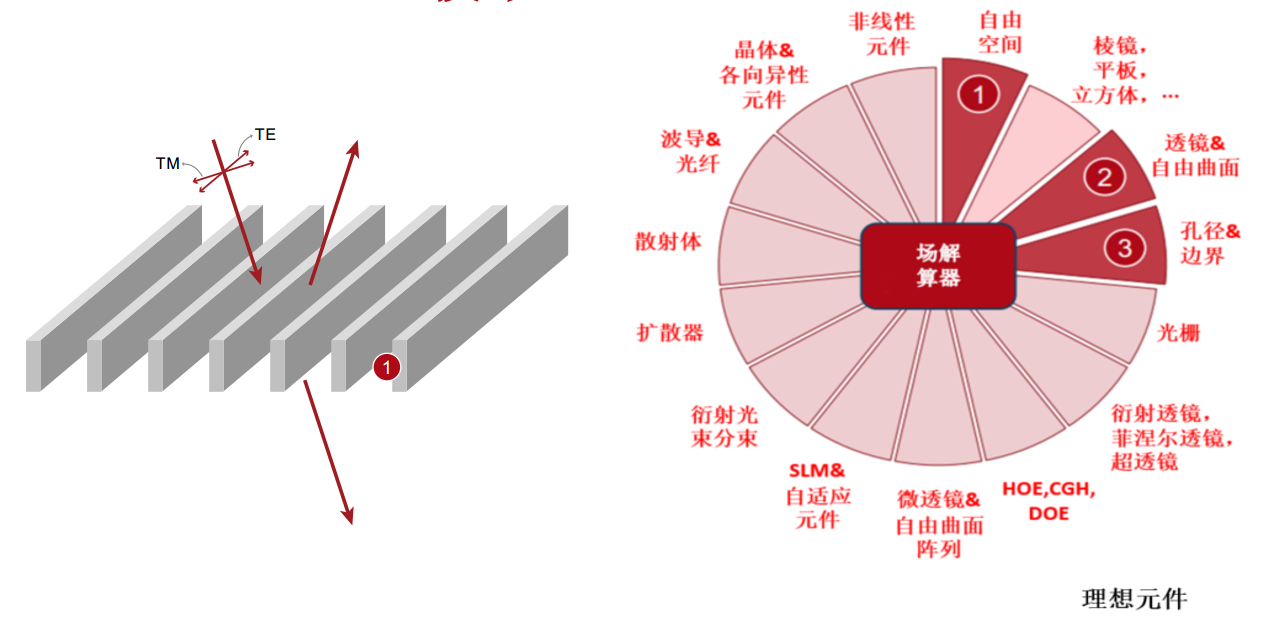

VirtualLab Fusion 技術

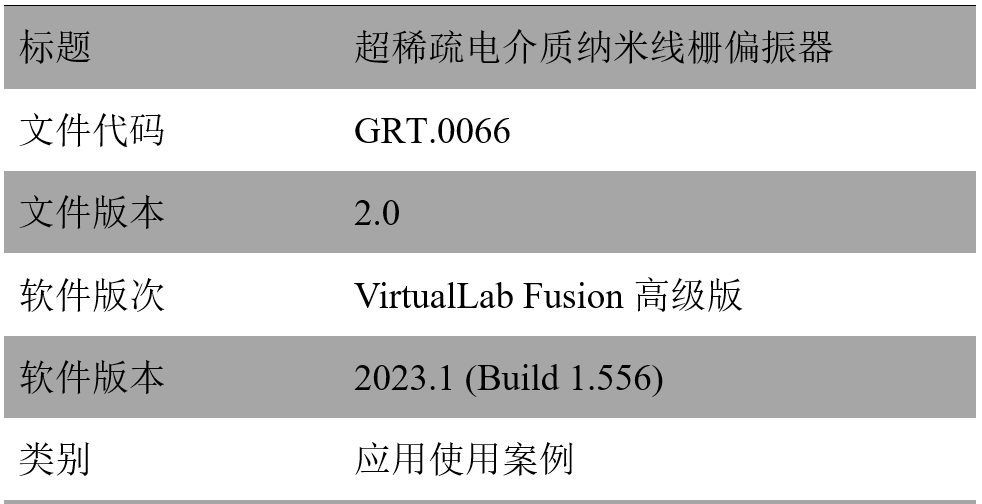

文件信息



更多閱覽
-光柵順序分析器

-抗反射蛾眼結構的嚴格分析與設計

-納米柱金屬表面構建塊的嚴格分析
