基于VirtualLabFusion的復合光源仿真

摘要




能夠在一個系統中包含多個光源是許多應用的基礎，如成像或照明。VirtualLabFusion提供了解決這類問題的高級選項。在本文檔中，我們簡要概述了如何設置復合光源，并給出了幾個仿真示例。

概覽


復合光源可以：

·包含任意數量的主光源。

·支持所有部分相干的光源（平板類型和掃描光源除外）。

·支持多色主光源的相干組合。

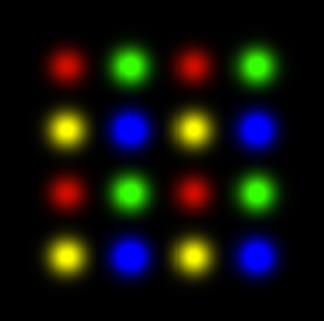

4*4多色光矩陣

不同波長的網格高斯平面光源的組合

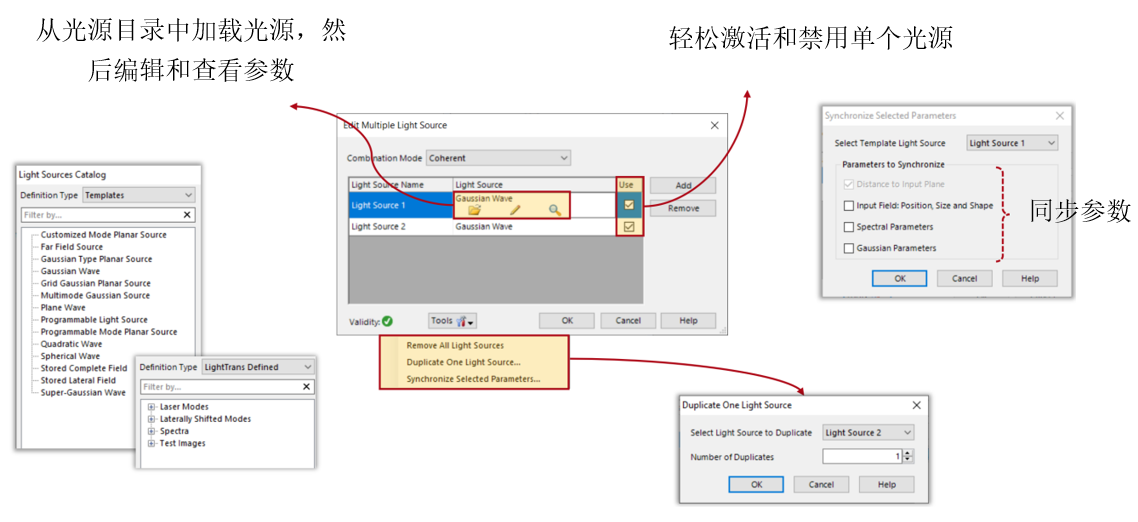

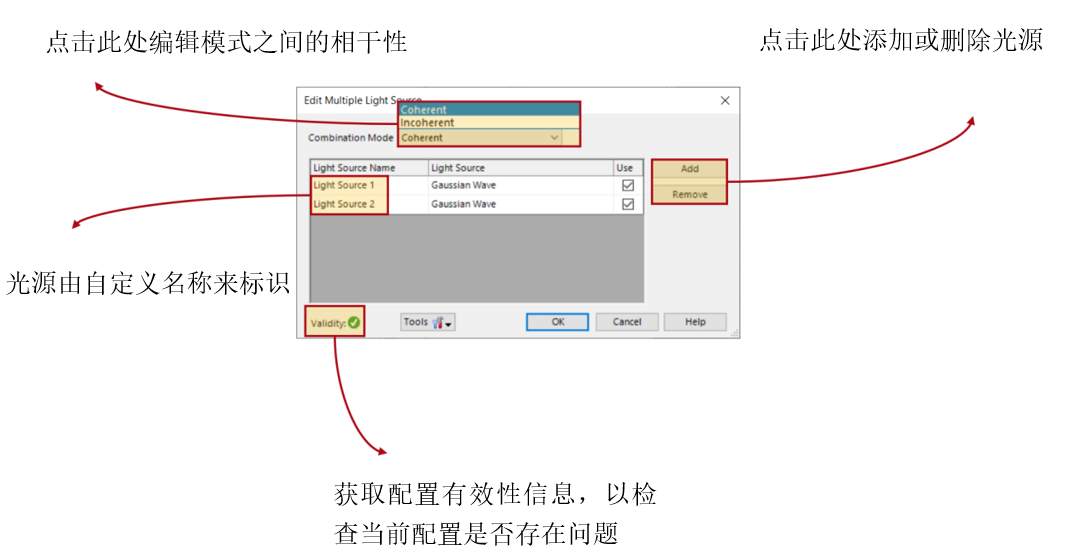

多光源的配置

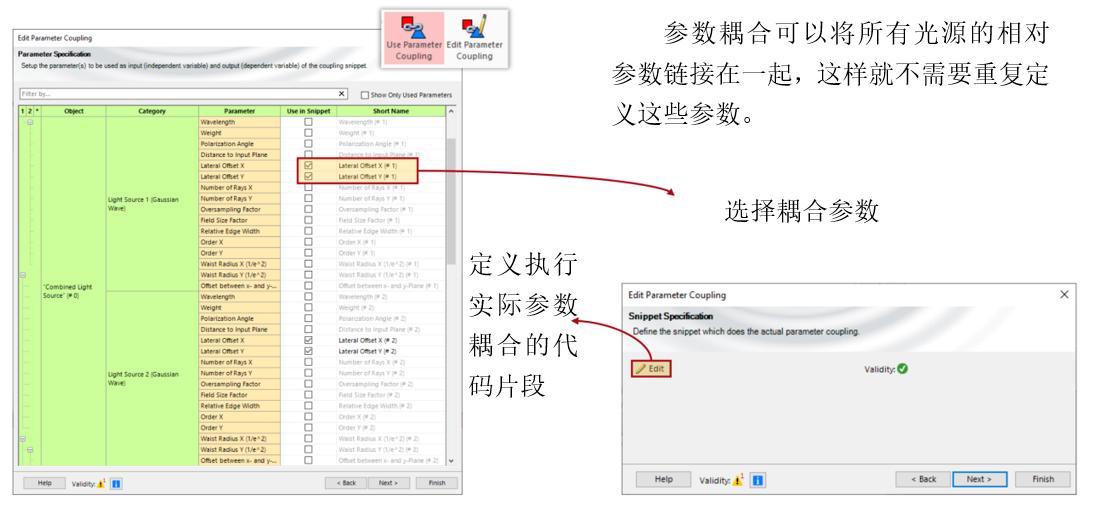

使用參數耦合來鏈接參數

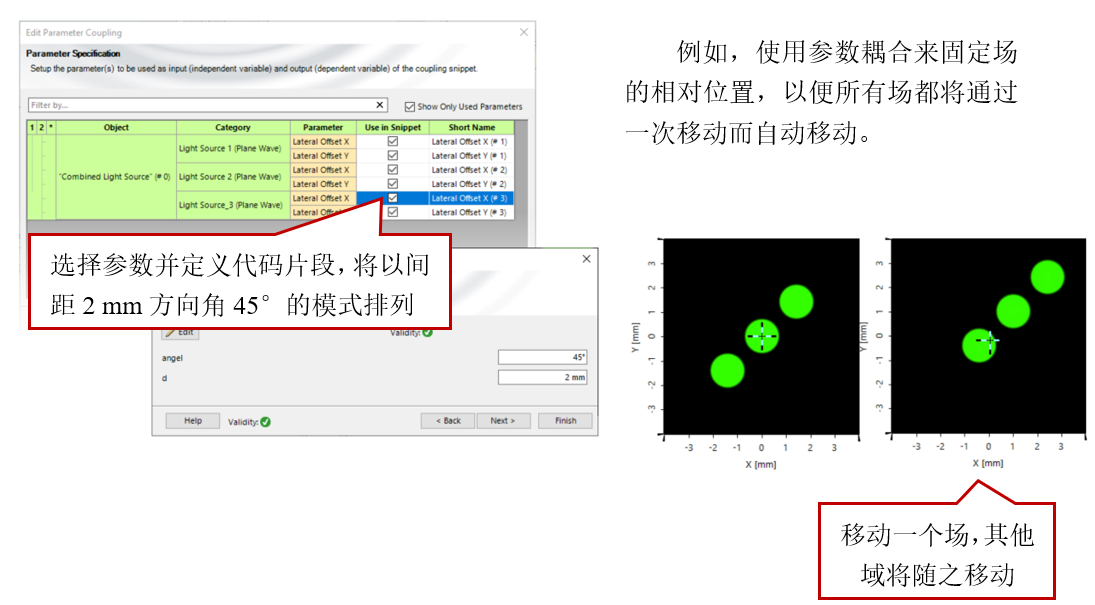

使用參數耦合來鏈接參數-定位

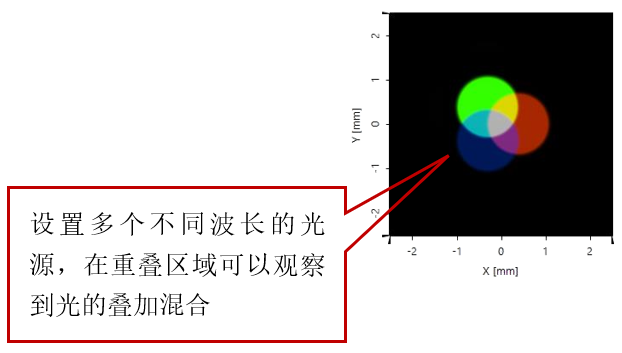

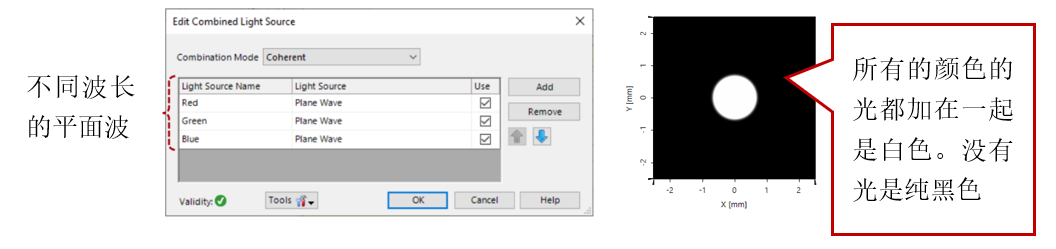

添加物（光）彩色原色的模擬


可見光光譜包括在380 nm到750 nm之間的波長，它們產生的顏色從紫色到紅色不等。然而，紅色、綠色和藍色被認為是原色，因為它們的組合可以產生幾乎所有其他的顏色。在本例中，利用多光源模擬了三原色，并研究了它們的混合現象。

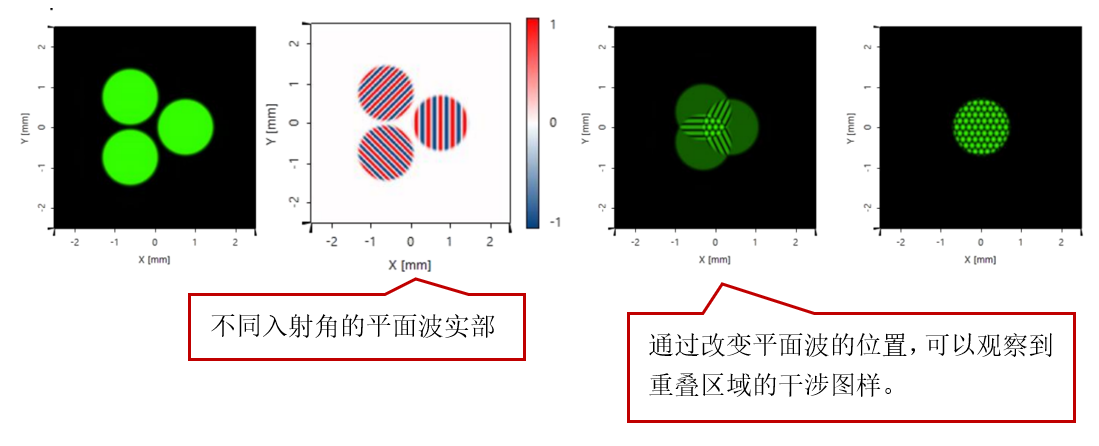

相干效應模擬


設置具有不同入射角的平面波，因此攜帶不同的線性相位。

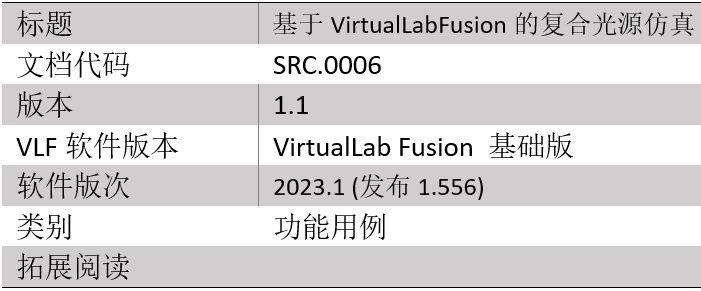

文檔信息
