2023年9月發布的 VirtualLab Fusion 2023.2版本
2023.2版本新特性概覽

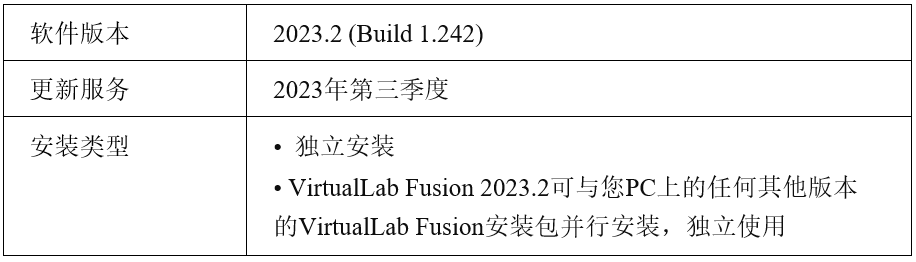

基本信息
全新的VirtualLab Fusion 2023.2-功能概述
探測器附加組件 (Detector Add-ons)
通用探測器—探測器附加組件
• 探測器附加組件可以在通用探測器里進行更多評估。
• VirtualLab Fusion提供了一些預先設置的探測器附加組件，可以通過網絡更新，點擊通用探測器中的同步按鈕可更新。
• 在 VirtualLab Fusion 2023.2中, 增加了一個新的類別，可以將結果導出為以下格式:
– 文本 (CSV)
– 圖像(BMP, PNF, TIFF)
– 原始數據 (VLF formats)

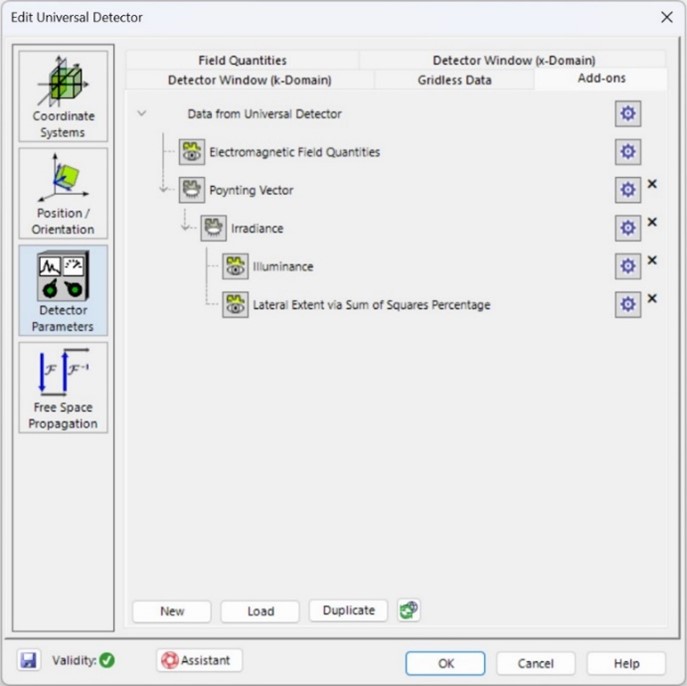

• VirtualLab Fusion 2023.2 也提供新的選項，可以復制選擇的探測器附加組件,簡化了用戶的工作流程。
后處理: 探測器附加組件的應用
• 探測器附加組件既可以用在通用探測器中，也可以應用在后處理中。

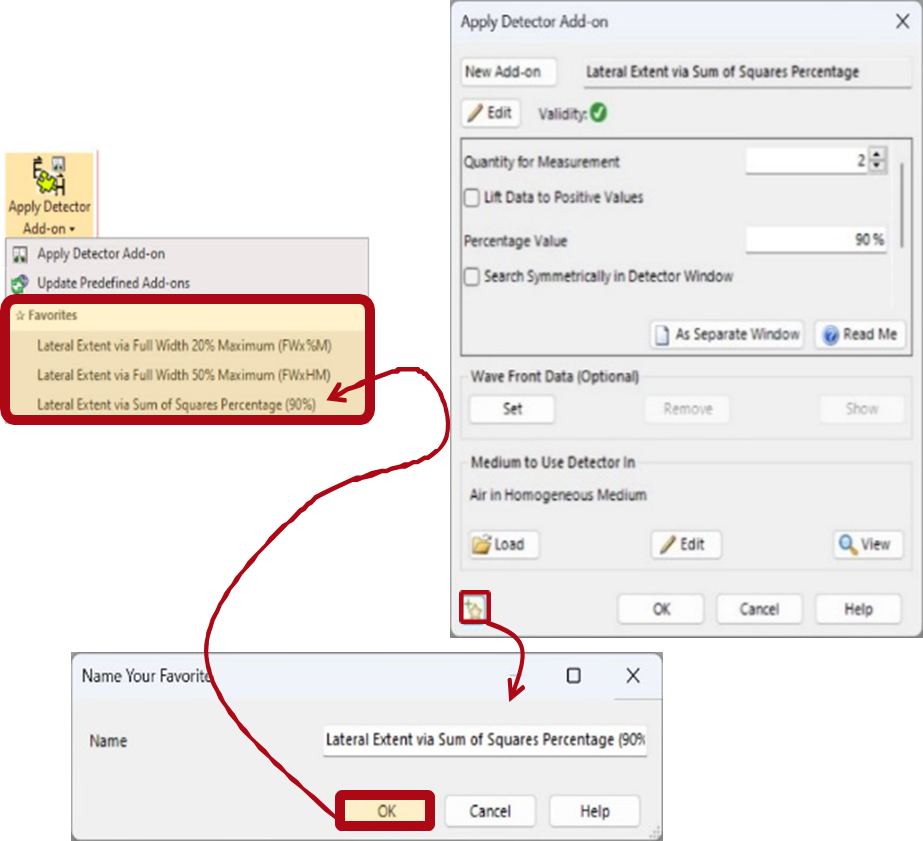

•為了簡化探測器附加組件在主窗口的使用，VirtualLab Fusion 2023.2為探測器附加組件定義了收藏夾。
•這樣，您在的日常工作中可以方便地訪問探測器附加組件與具體的預設。
了解更多在VirtualLab中探測器附加組件(Detector Add-ons)應用
案例
• 通用探測器
• 眼內衍射透鏡的設計與分析
• 光波導結果中可視化光柵區域
自定義(模塊和代碼片段) (Modules & Snippets)
自定義的完善 (模塊和代碼片段)

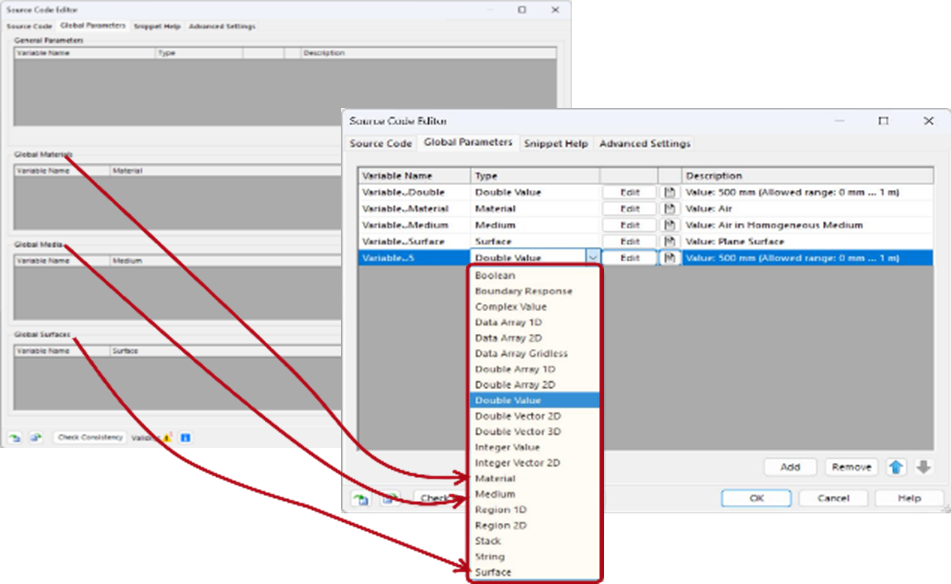

•在 VirtualLab Fusion 2023.2的代碼片段中，全局變量的處理是統一化的。
•所有的代碼片段可以獲取VirtualLab Fusion所有數據類型的文件(比如表面和材料文件等)。
•通過在界面的下拉菜單中，可以選擇所有數據類型例如基礎數據類型(比如double 或者int 型)。
•VirtualLab Fusion 2023.2, VirtualLab.Progamming.dll 提供新的類VL_OpticalSetups ，可以用更簡潔的方式獲取光學系統參數以及參數運行的結果。
探測器以及分析儀 (Detectors & Analyzers)

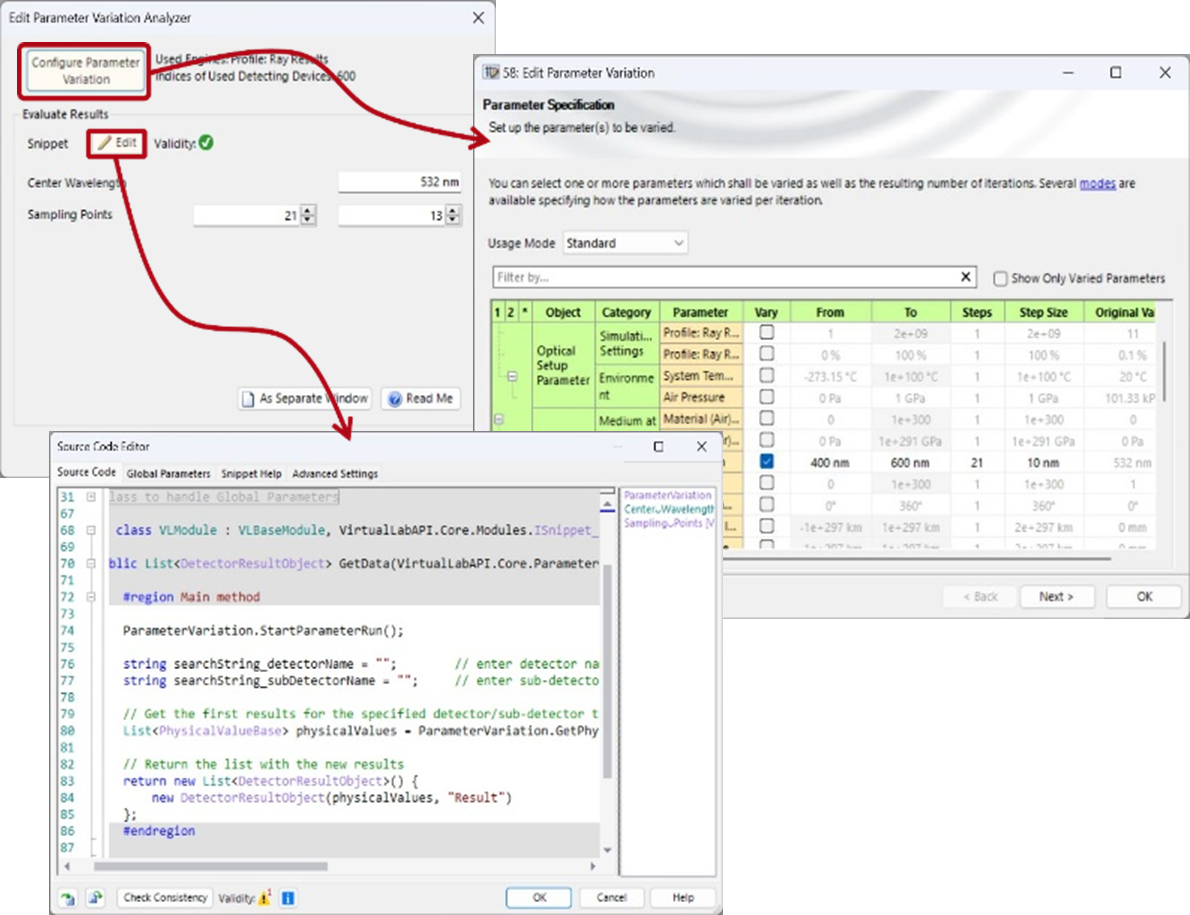

新: 參數變化分析儀( Parameter Variation Analyzer)
•在 VirtualLab Fusion 2023.2中, 全新的參數變化分析儀可以加載到任何系統中。
•該分析器在內部執行用戶配置的參數運行，通過一個代碼片段，用戶可以訪問參數運行的結果并對其執行用戶自定義的評估標準。
•這可以針對用戶的光學系統，提供多重結構以及公差分析。
•參數變化分析儀受益于VirtualLab Fusion的分布式計算技術。
完善多模光纖耦合探測器

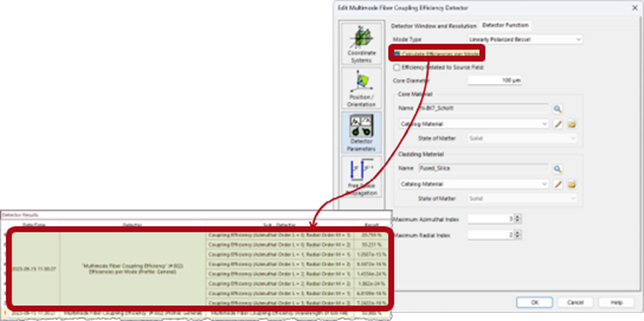

在 VirtualLab Fusion 2023.2中, 多模光纖耦合探測器提供了探測每一個光纖模式效率的選項。
整個光纖耦合的效率以及每個模式的耦合效率都展示在探測器的結果表格中。
Field Inside Component Analyzer: FMM)
在 VirtualLab Fusion 2023.2中,光柵內部的場分析儀支持對一維和二維周期結構內部場進行評估。
了解更多在VirtualLab Fusion中探測器以及分析儀 (Detectors & Analyzers) 的應用
案例
參數變化分析儀
運行日志(Process Logging)

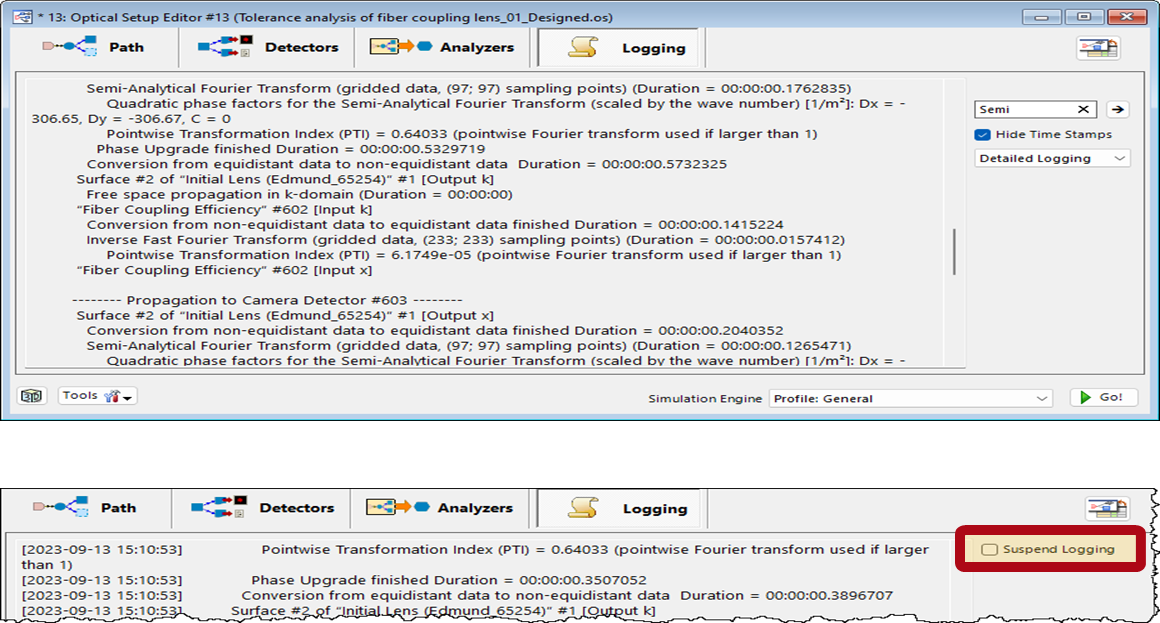

仿真中的過程日志
•在VirtualLab Fusion中運行日志記錄目前提供更多關于光學系統的仿真執行過程中的細節信息。
•用戶可得到在光傳播中自動傅里葉變化的決策以及決策標準(PTI).
•同樣的，記錄日志也提供關于所選取的采樣以及每一個算法步驟計算時間的信息。
•VirtualLab Fusion 2023.2 提供以下方式獲取以及控制記錄過程:
–仿真過程中短暫暫停記錄。
–可以直接在記錄按鈕中選擇所需要記錄的等級。
–提供在一個特定日志的文本中進行關鍵字搜索。
文件編輯工具 (Profile Editing Tools)

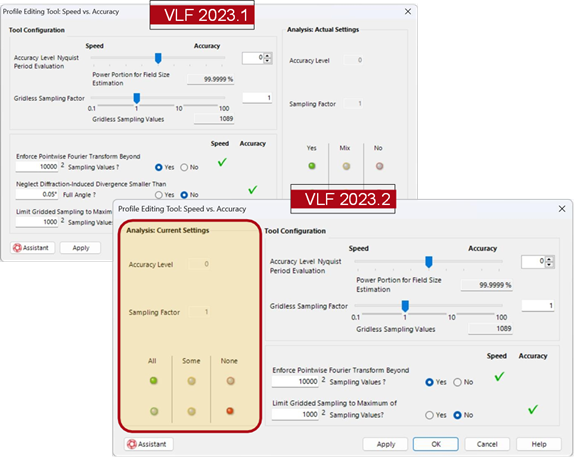

改進的布局配置編輯工具
•在 VirtualLab Fusion 2023.1,我們引入了文件編輯工具。
•在 VirtualLab Fusion 2023.2，設置參數的對話框進行了重新設計，針對光學系統中正在使用以及將被設置的參數，提供了更有邏輯的組織框架。
• neglect diffraction-induced divergence選項被移除。

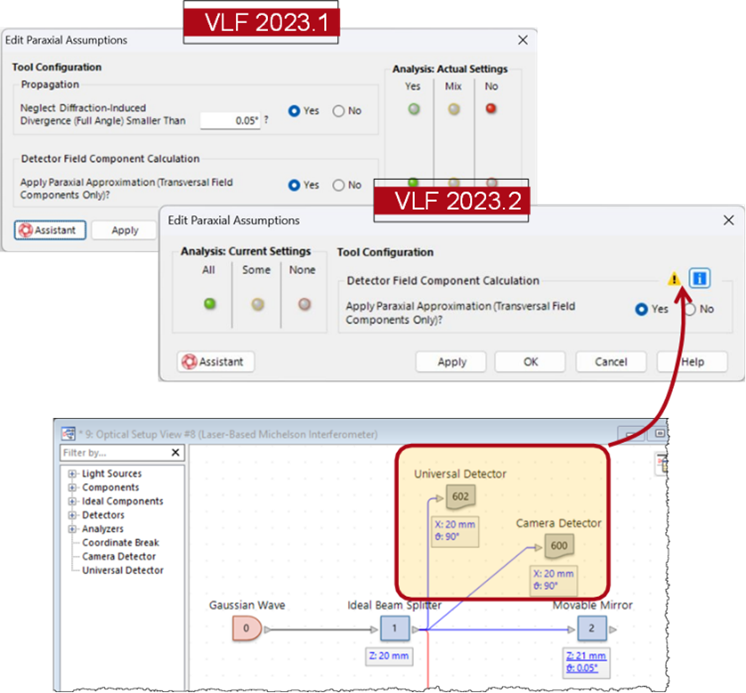

改進的布局配置編輯工具
•在VirtualLab Fusion 2023.2中，傍軸假設工具得到了改進和簡化。
•移除了neglect diffraction-induced divergence選項。
•此外，VirtualLab Fusion 2023.2中新增用于場元件計算設置的附加標識符。
•此選項僅影響通用探測器，如果存在其他檢測器，則在配置文件編輯工具中顯示對傍軸假設的警告。
了解更多在VirtualLab Fusion中文件編輯工具(Profile Editing Tools)的應用
案例
• 文件編輯器
• 在VirtualLab Fusion中定義仿真項目
其他

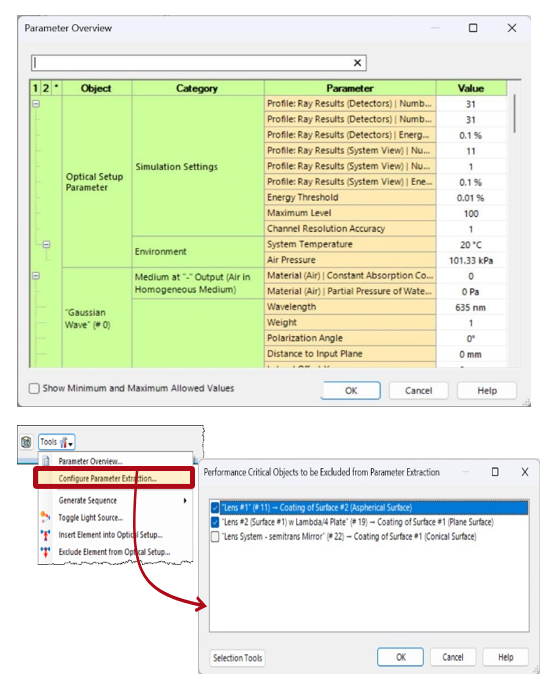

參數提取
•新增可用于參數總覽和參數運行的參數：
–GRIN介質的參數
–體光柵的附加參數
–光柵元件的衍射級數
• VirtualLab Fusion 2023.2可使所有類型涂層的參數提取*失效。
• *注意：如果提取的參數數量較大，則可能會降低parameter run的性能。

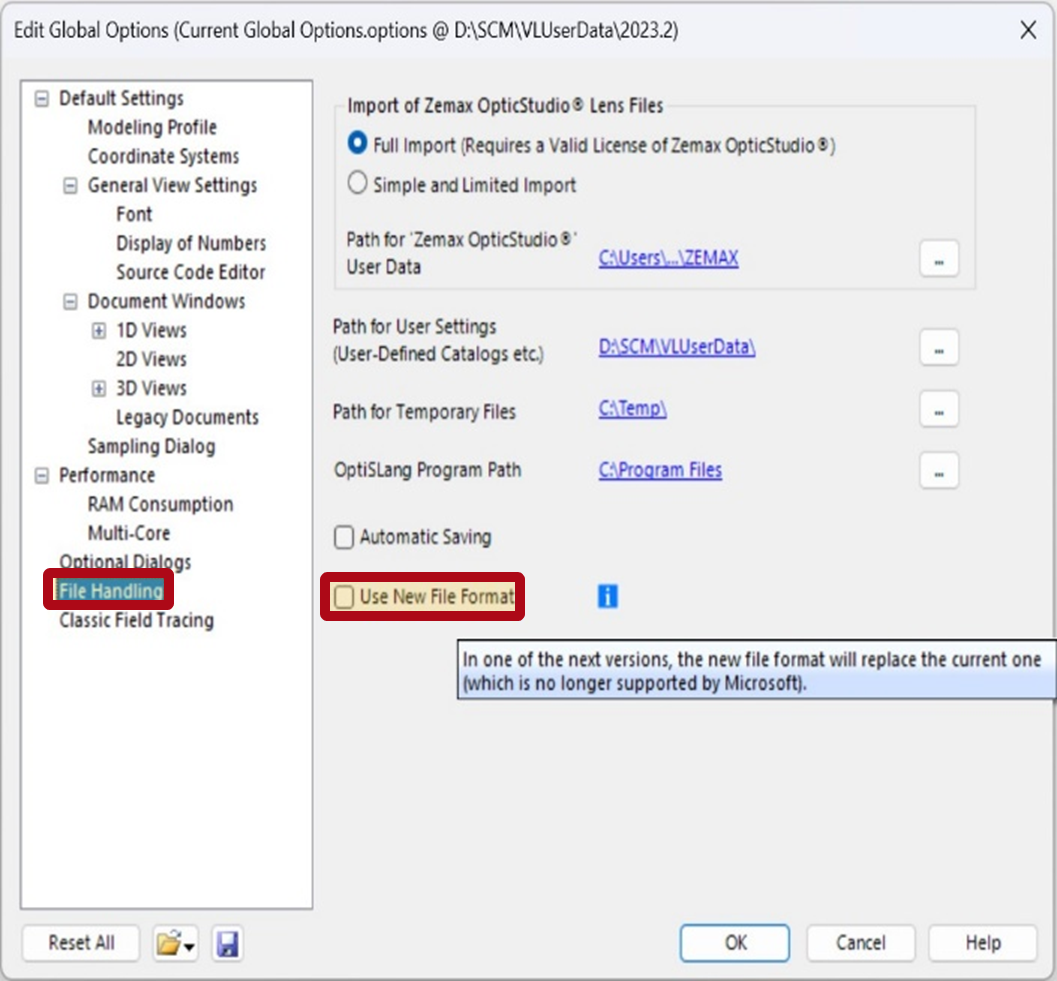

VirtualLab Fusion生成文件的新XML格式
•在VirtualLab Fusion 2023.2中，一種新的文件格式可將VirtualLab Fusion文件保存到磁盤。
•在VirtualLab Fusion的舊版本中，文件是使用外部技術存儲的。在VirtualLab Fusion 2023.2中，我們根據自己的需求制作了屬于我們自己的存儲技術。
•現在，文件可以同時保存為兩種格式�？梢栽�“全局選項”( Global
Options)對話框中激活新格式。
•以新文件格式保存是VirtualLab Fusion即將推出的版本的預覽功能。歡迎聯系support@infotek.com.cn尋求反饋和問題處理。
VirtualLab Fusion 2023.2—— 創意火花
VirtualLab Fusion 2023.2令人驚嘆的新特點：
-更高的速度
-更容易使用
-融合更多物理光學模型
-更深層次的透明度
-多元的仿真控制選擇
|
