VirtualLab Fusion應用：Ince-Gaussian光束產生渦旋陣列激光束的觀測

摘要

Ince-Gaussian模是近軸波動方程的第三個完整的精確和正交解族，與Hermite-Gaussian模和Laguerre-Gaussian模并列。由于高斯模式具有多樣的橫向模式。在本文件中，按照Chu等人[Opt.Express 16，19934-19949（2008）]的步驟，使用Dove棱鏡嵌入非平衡馬赫-曾德爾干涉儀來模擬基于Ince-Gaussian模式的渦旋陣列激光束的產生。所提出的干涉測量裝置產生的渦旋陣列激光束在傳播過程中，也通過聚焦，保持其光束輪廓。因此，所提出的渦旋陣列激光束在二維陣列形式的光鑷和原子阱中具有巨大的應用前景。

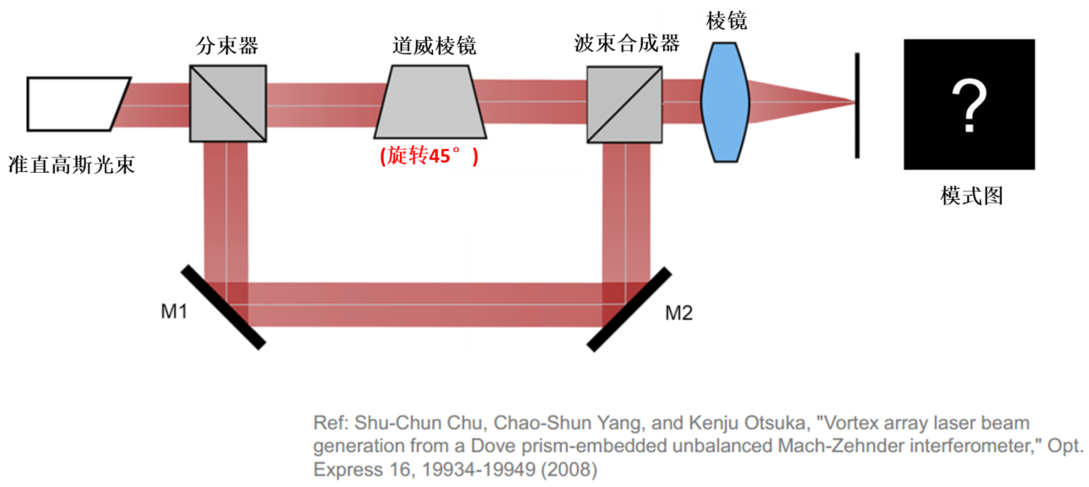

任務描述





在VirtualLab Fusion中建立系統

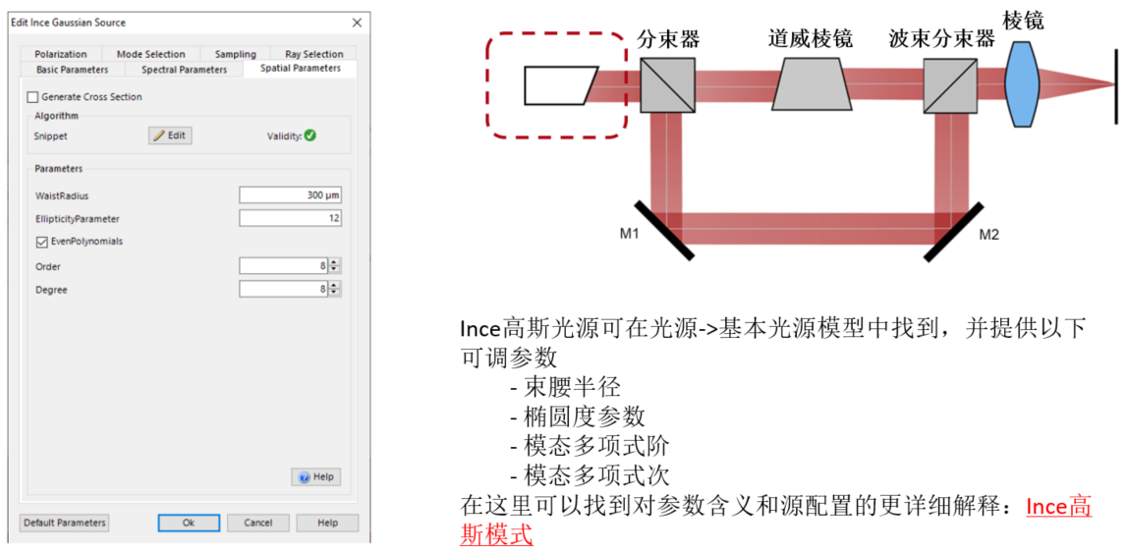

系統構建塊-光源

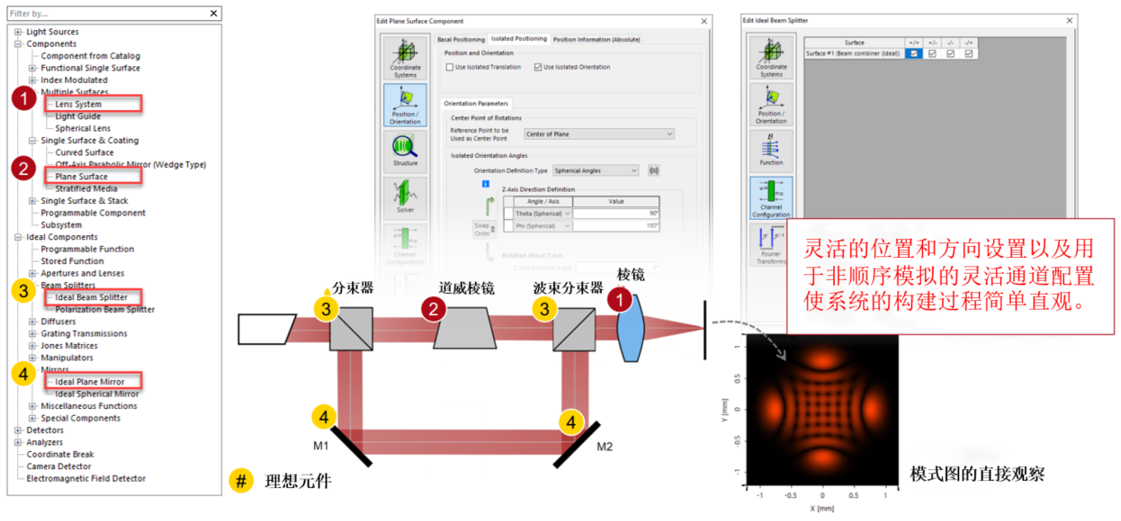

系統構建塊-組件和檢測器



渦旋陣列激光束產生的模擬

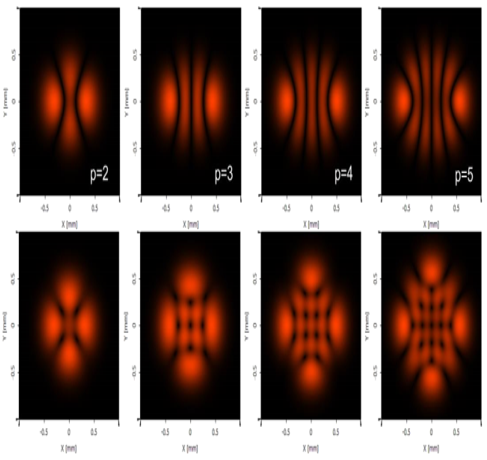

光源中使用不同模態階數生成渦旋陣列

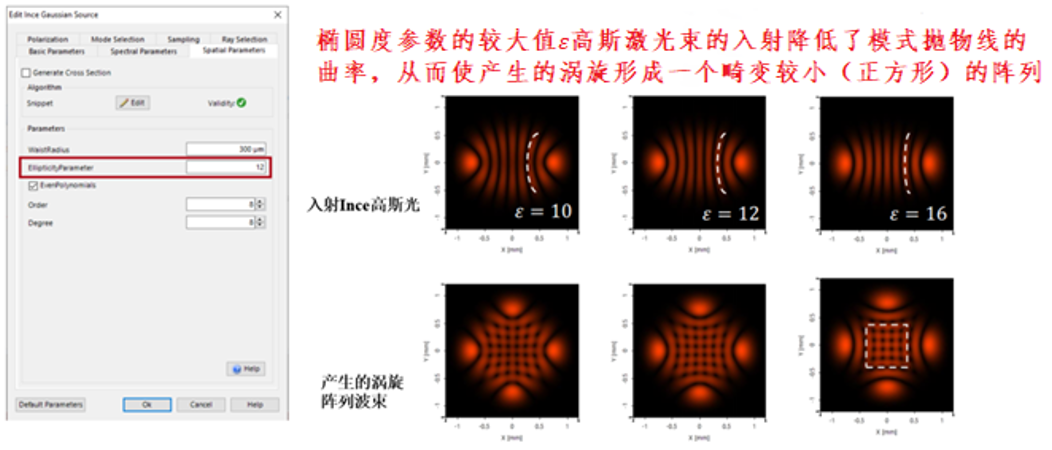

橢圓度參數對渦流陣列方向圖的影響

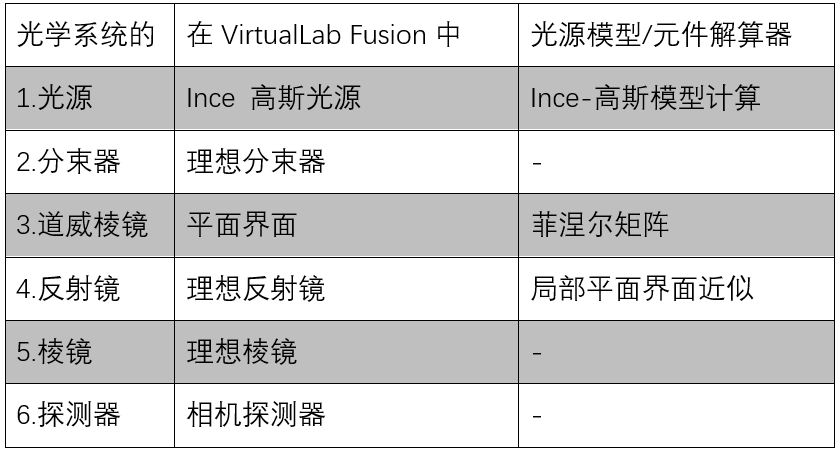

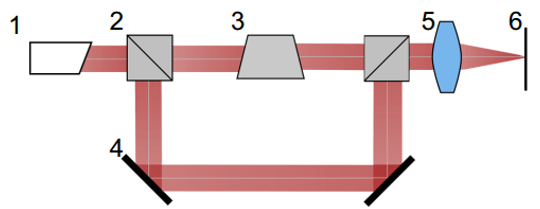

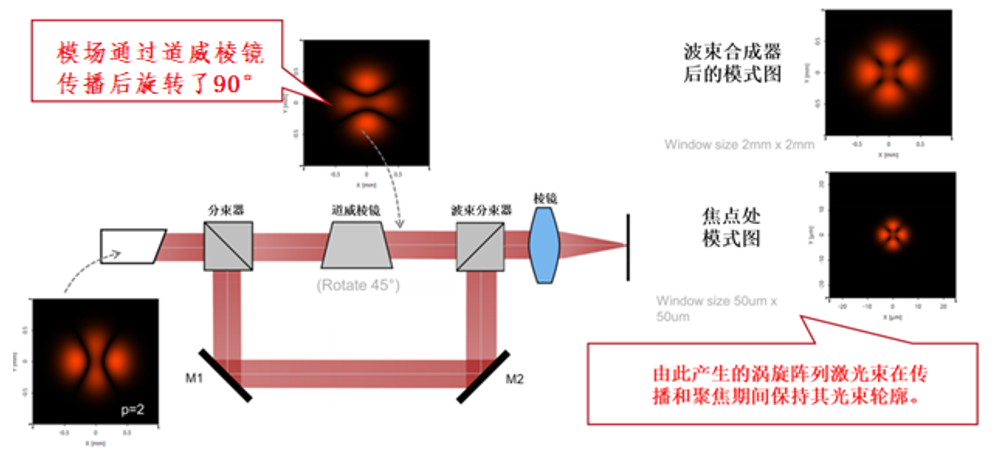

小結-系統光路圖



VirtualLab Fusion的工作流程

· 設置輸入場

-基本光源模型[教程視頻]

-Ince-Gaussian模式[使用案例]

· 使用曲面構造真實組件

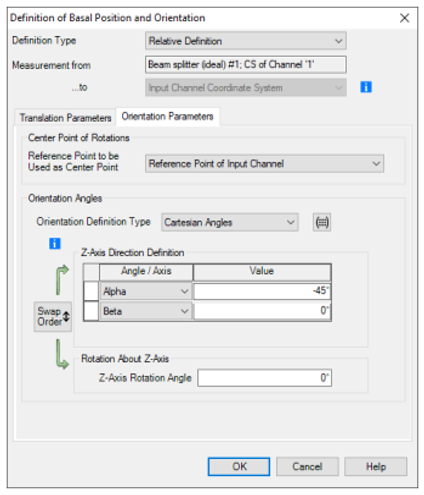

· 定義零部件的位置和方向

-LPD II：位置和方向[教程視頻]

· 為非序列追跡正確設置通道

-非序列追跡通道設置[使用案例]

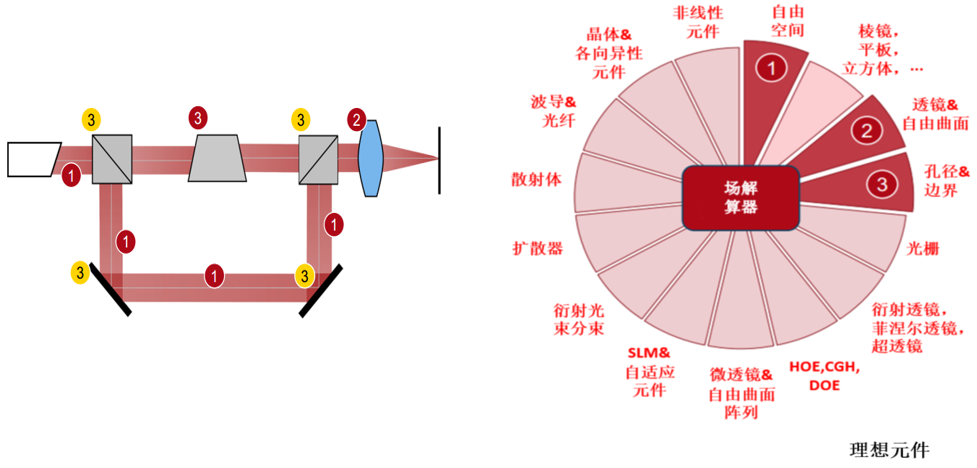

VirtualLab Fusion 技術
