LITESTAR 4D：辦公室照明設計(2)

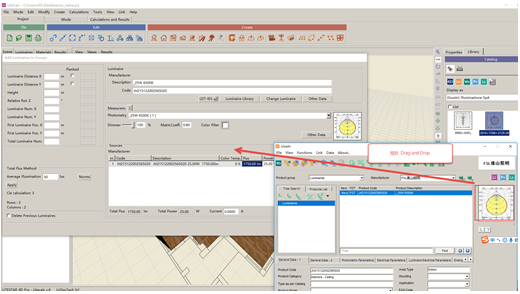

設置需要的照度，點擊“應用Apply”，軟件就自動計算出光源的需要的數量，接著點擊“OK”來應用。

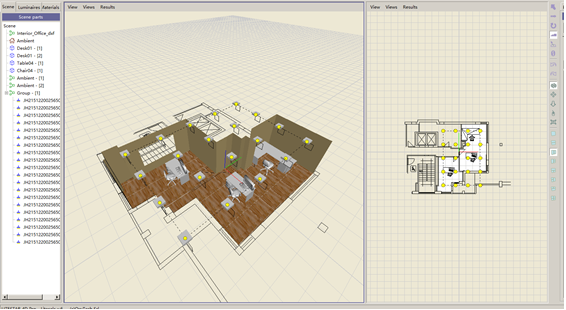

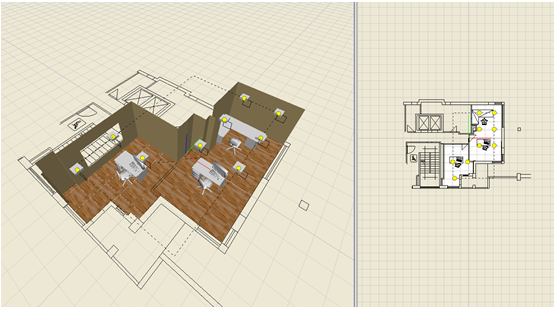

刪去一部分不需要的光源并適當調整燈具位置，即可完成光源的設置。

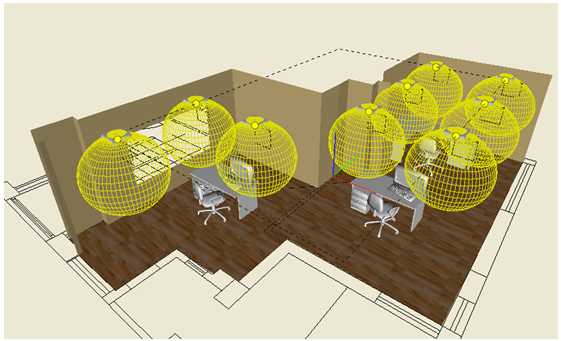

光源光度立體圖

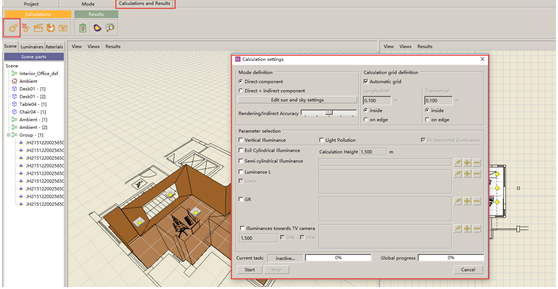

8. 進行照度計算，選擇“計算和結果 Calculations and Results”- “開始計算Start Calculation”，設置計算參數后，點擊“開始 Start”即可計算。





9. 計算完成后，在輸出的表格中，可以查看模型中某個面（本例以工作面Working Plane為例）對應的照度值，等高線圖和偽彩色圖，方便后期的驗證。

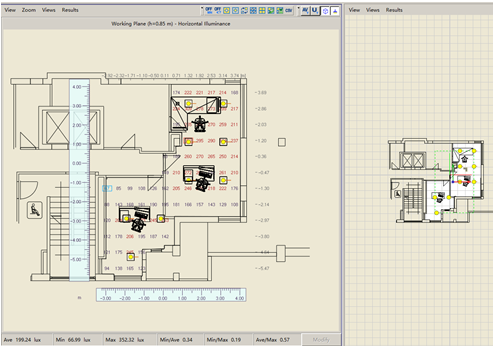

照度數據圖

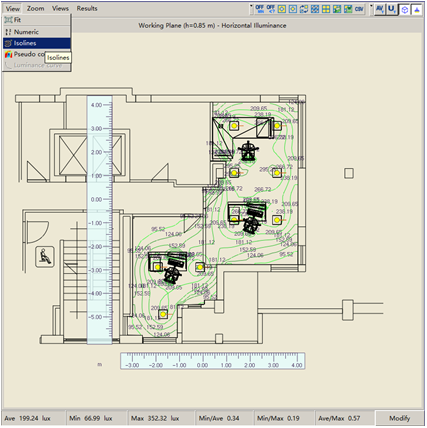

照度等高圖

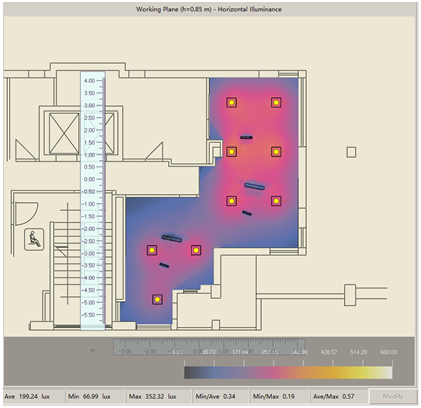

偽彩色圖

10. 使用色彩映射Tone Mapping功能，進行動態渲染，讓渲染效果更接近人類的視覺感知。

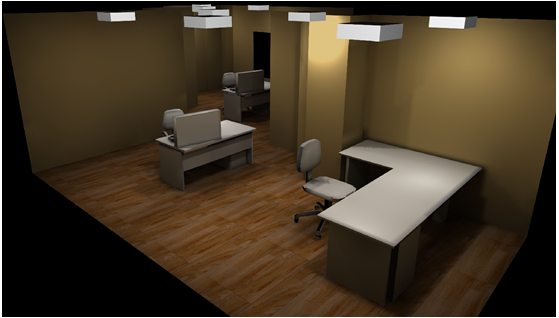

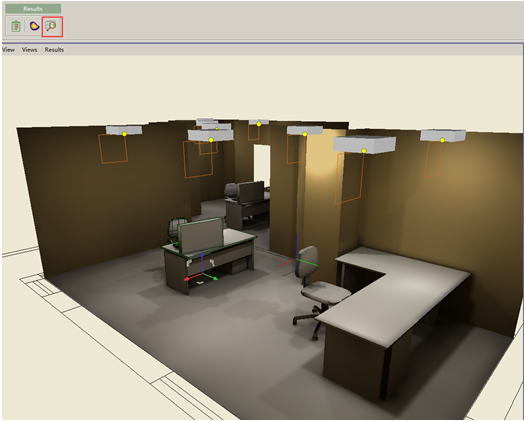

光線追跡渲染，調整合適的角度，選擇“計算和結果 Calculations and Results” -“Start Rendering with Ray Tracing”，就可以獲得渲染后的效果圖。




選擇“獲取圖像Capture Image”來獲得渲染后的圖像。



11. 當驗證完成后，可以把照明設計結果打印成冊。

“文件File”- “打印 Print Out”，選擇打印的部分即可。

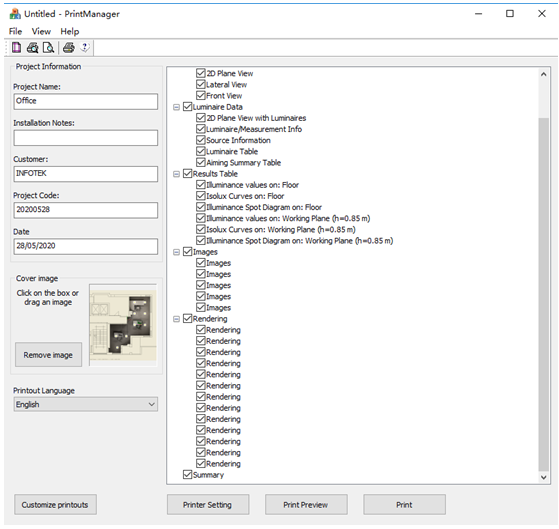

打印參數設置

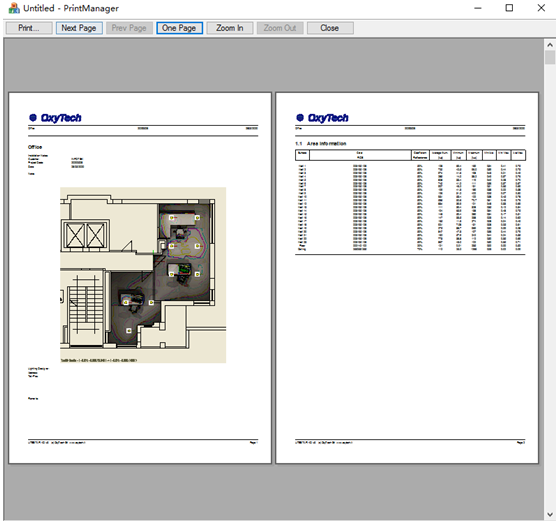

打印預覽

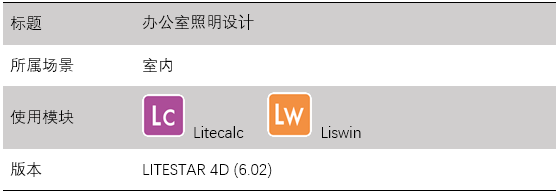

12. 文檔信息
