微透鏡陣列設計與加工

時間:2025-01-08 11:43來源:訊技光電作者: 營銷部點擊:次打印

微透鏡陣列是由微米級透鏡組成的陣列。它具有尺寸小、集成度高的特點，能夠完成一些傳統光學元件無法完成的功能，構成一些新型的光學系統。微透鏡陣列不僅具有傳統透鏡的聚焦、成像等功能，還可以用在很多光電傳感器、高端照明、光束整形、光束勻化、光纖耦合和激光耦合等方面。

基于VirtualLab Fusion的周期化功能，可以快速的構建各種微透鏡陣列，并使用局部平面界面近似（Local Plane Interface Approximation，LPIA）方法來對其進行物理光學分析，如像差以及衍射效應，從而更準確的評估微透鏡陣列的性能，并導出IGES、STL等加工文件以進行加工。

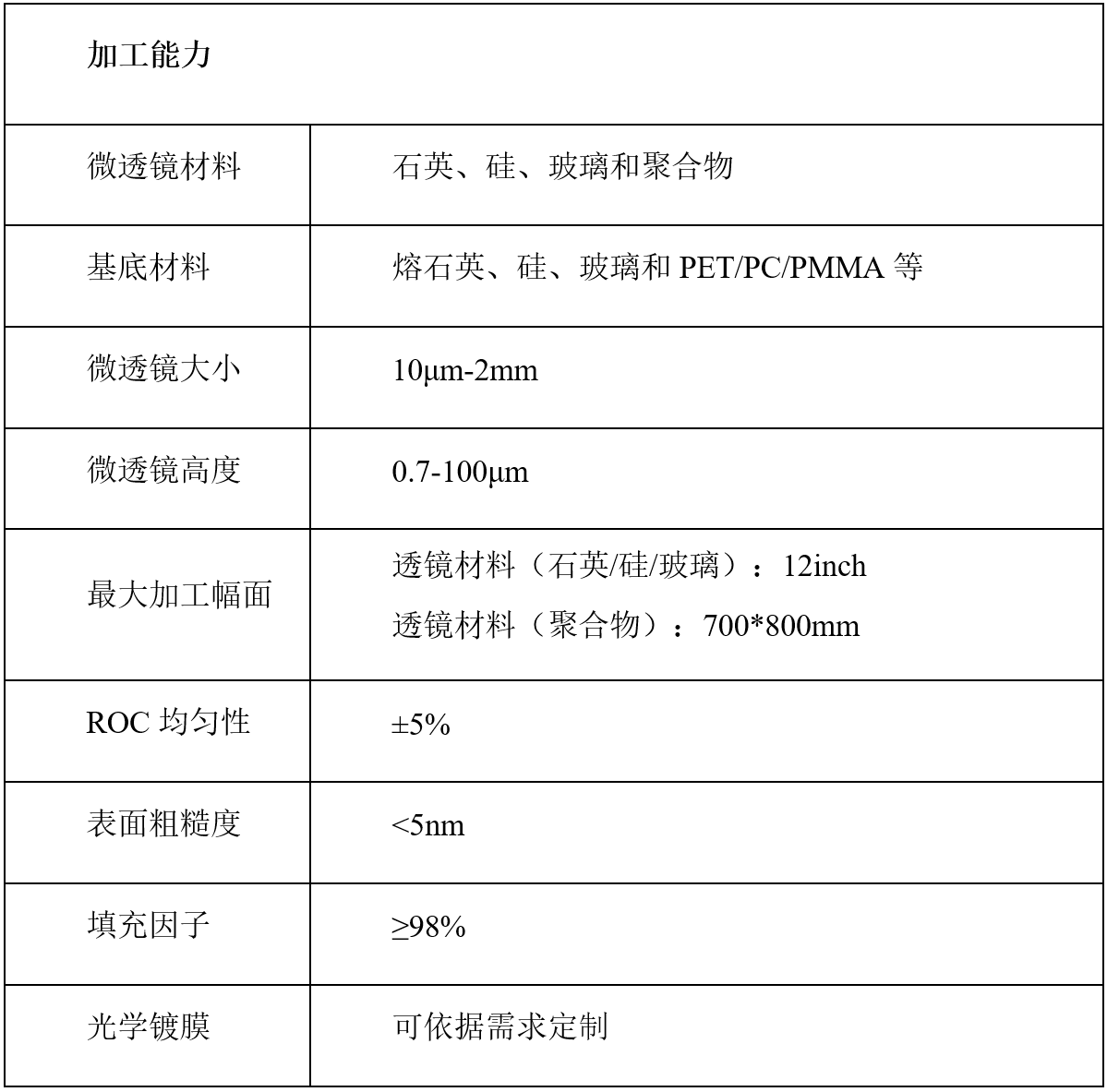

目前，我們采用納米壓印技術加工微透鏡陣列，可以在玻璃、PET/PC、硅、金屬或集成電路晶圓等各種材料或器件表面制作微透鏡陣列。微透鏡的材質是高透光率、耐高溫的聚合物，如環氧樹脂或丙烯酸酯。

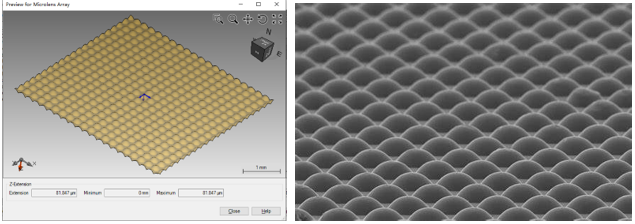

左圖：VirtualLab Fusion設計的微透鏡陣列右圖：加工的微透鏡陣列結構

針對激光的隨機微透鏡陣列勻光效果
