Techwiz LCD 1D的TN模式光學分析

TN模式的電極分別位于上下基板上，由垂直電場控制液晶分子旋轉。常白型TN模式上下偏光板吸收軸相互垂直，常黑型TN模式上下偏光板的吸收軸相互平行。我們在Techwiz LCD 1D 中對這兩種TN模式的光學特性進行分析，并討論液晶盒厚度的影響。

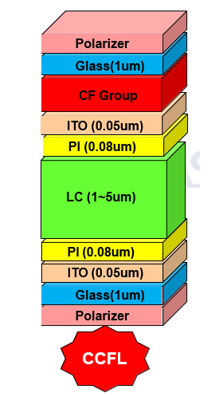

創建堆棧結構

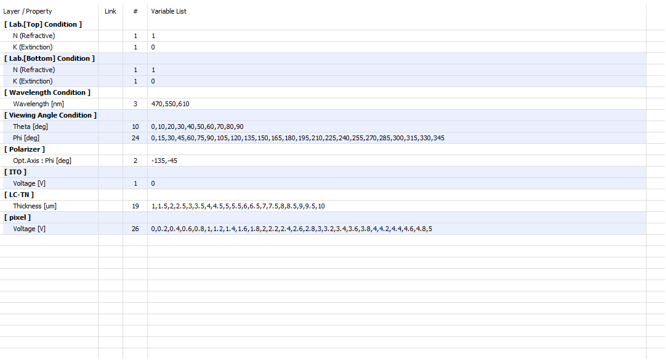

設定仿真條件，并把上偏光片和液晶盒厚度設置為變量并輸入變量條件，最后執行結果分析。





結果分析



1.透過率隨盒厚的變化

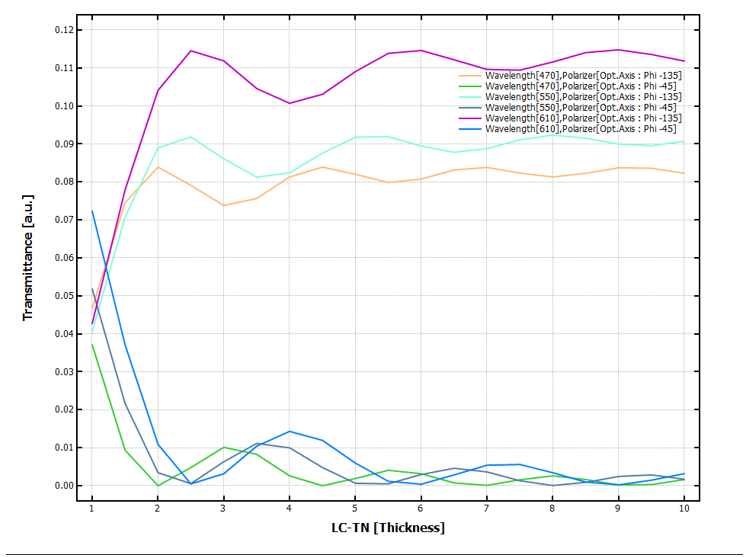

TN模式下不同波長透過率隨液晶盒厚度d(um)的變化(常白模式opt.Axis:phi -135和常黑模式opt.Axis.phi -45)



可以看出透過率隨著Δnd的增大而周期性變化，選擇第一處極值(2.5um)為液晶盒厚分析光學特性。



2.透射率隨電壓的關系

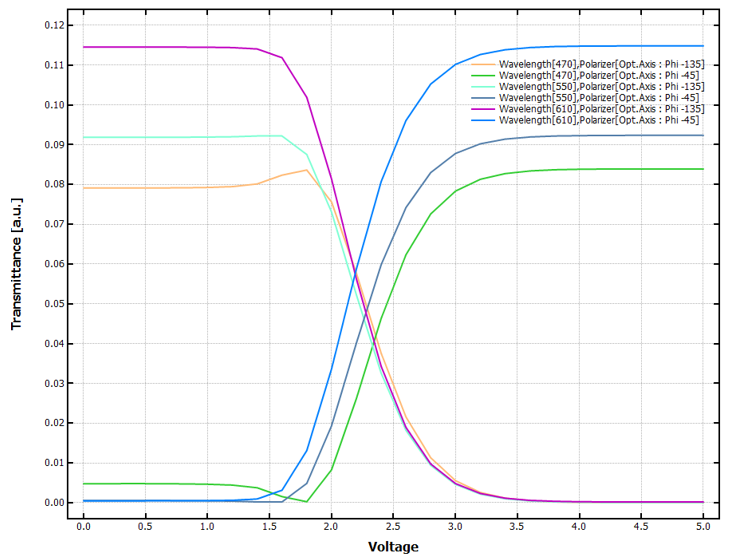

TN模式下不同波長透過率隨電壓的變化(常白模式和常黑模式)



常黑模式的TN結構由于液晶材料的色散會存在一定暗態漏光(如圖中綠光)，常白模式暗態漏光極少且低灰階色偏現象小，因此對比度相對較高，所以TN一般使用常白模式。



3.極坐標圖

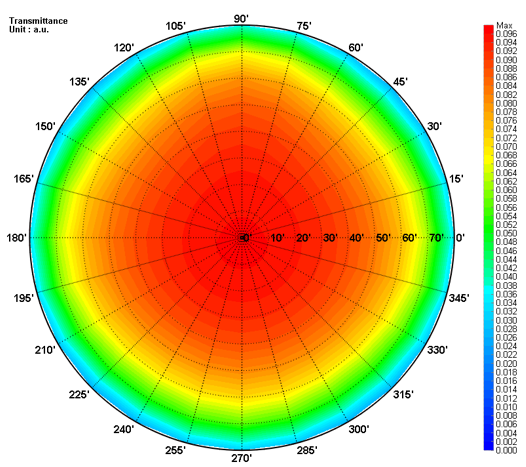

常白模式未施加電壓下不同視角下的透過率的極坐標圖

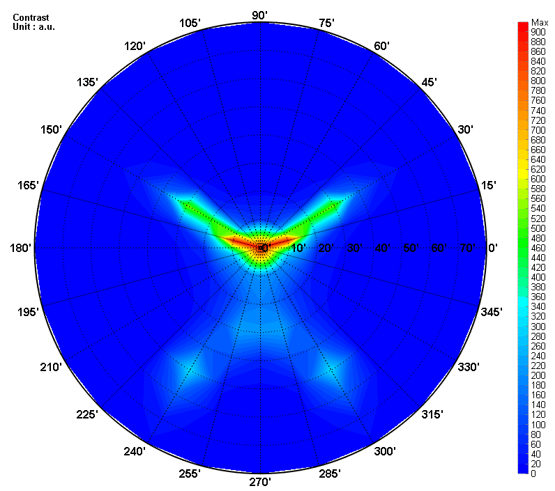

常白模式不同視角下對比度的極坐標圖
