TechWiz LCD 3D應用：表面反射(底面)

時間:2024-10-10 17:30來源:訊技光電作者: 技術部點擊:次打印

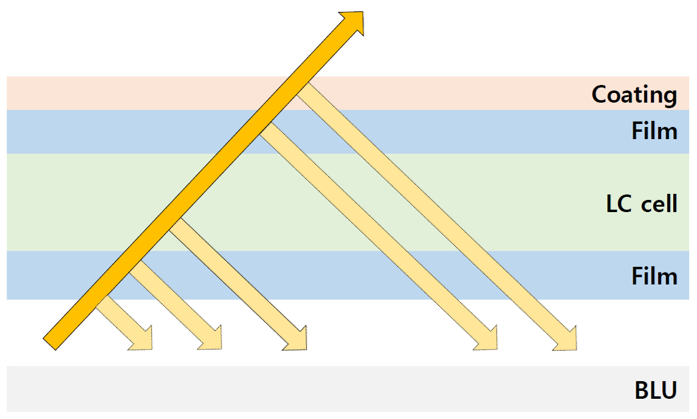

TechWiz軟件可以考慮顯示面板每層的多次反射來計算表面反射，之前我們曾介紹過關于外部光源的反射，本例將介紹關于底部（即從背光源一側發出）的光源的反射的計算

使用Surface Reflectance(Bottom Side)功能，同樣考慮了面板各層的多次反射，用戶可以計算BLU方向的反射。（用戶無需反向結構的情況下計算底部反射）

反射的模擬使用每層的復折射率和厚度來計算

1. 建模任務

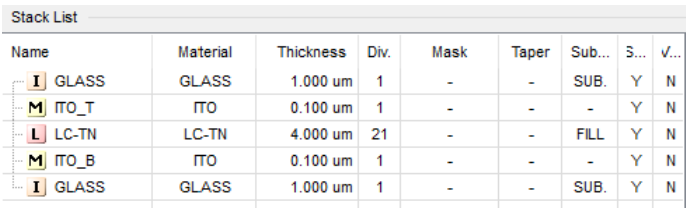

1.1堆棧結構

2. 建模過程

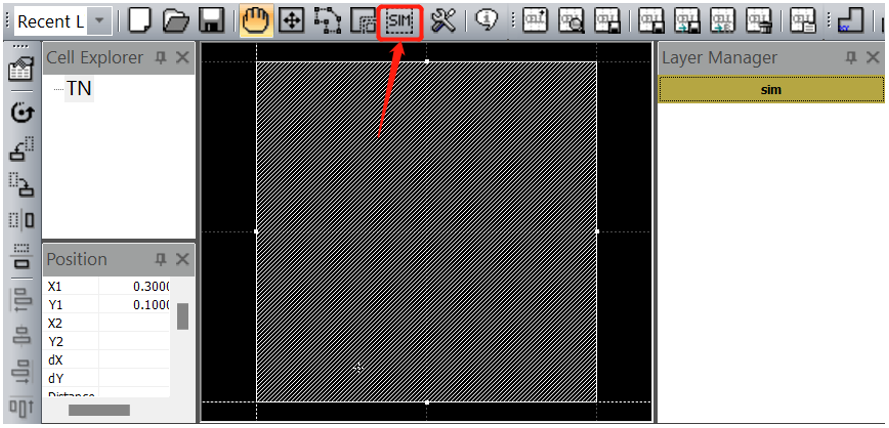

2.1由于此案例結構是上下電極的簡單結構，在TechWiz Layout中僅設置模擬區域即可，在SIM中搭建堆棧結構

2.2進行相關參數設置

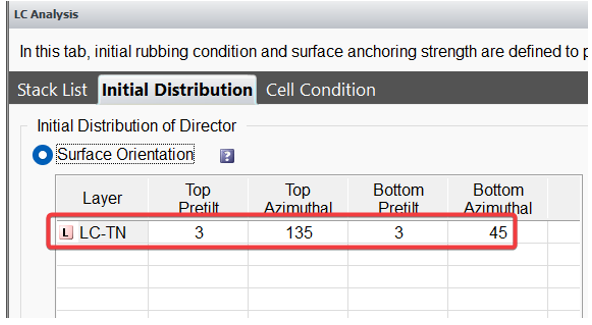

液晶的初始分布，表面方向設置

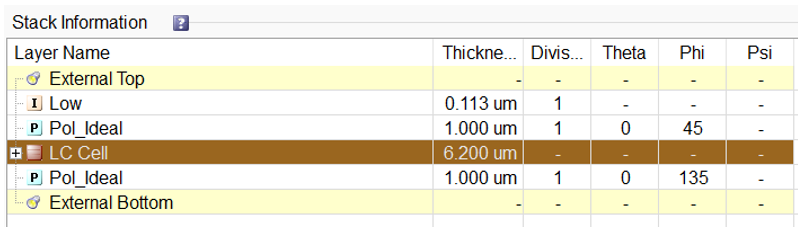

定義頂部、底部偏振片以及低折射率薄膜

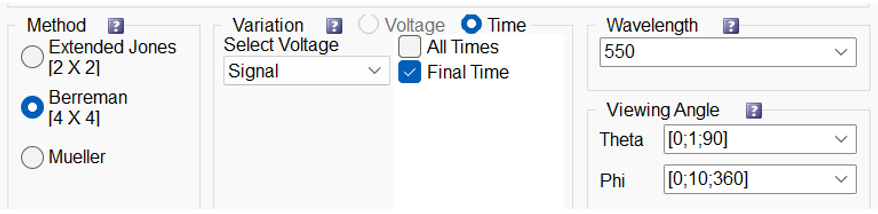

設置仿真條件

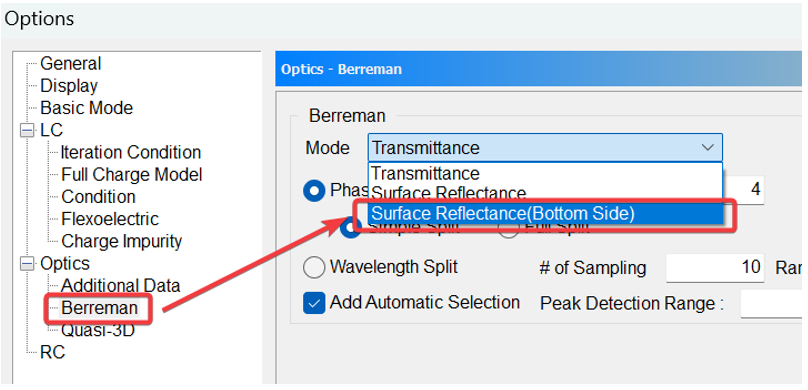

2.3選擇Surface Reflectance()

3. 結果查看

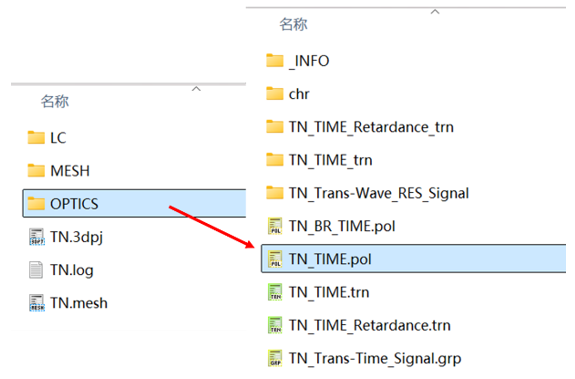

查看結果在Optics文件夾中，將相關結果文件導入到TechWiz Viewer來查看

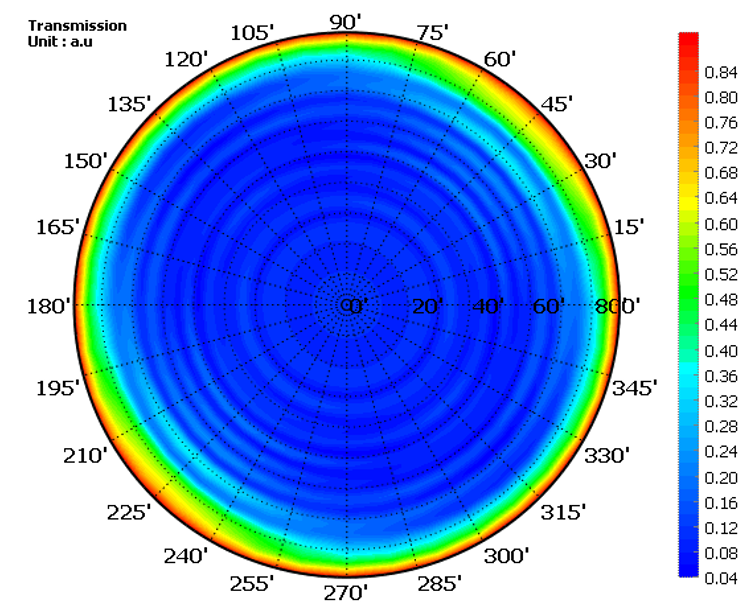

3.1 極坐標圖
